TA炼油专用安全阀

所属类别：安全阀

产品名称： TA炼油专用安全阀

产品标签：A型石油化工炼油安全阀,全开型弹簧安全阀,气体弹簧安全阀,液体弹簧安全阀

咨询热线：021-59795176

更新时间：2021-10-18 20:44:26

产品概述

炼油安全阀用途

炼油专用安全阀是石油化工受压容器的主要附件之用于控制容器压力，保证容器安全。本系列安全阀为密闭全开型弹簧安全阀，即当气体介质压力高于整定压力3%时，阀门自动开启，继而全量排放。本系列安全阀可以具有稳定背压，无腐蚀或含轻微硫腐蚀的气体、液体下使用。

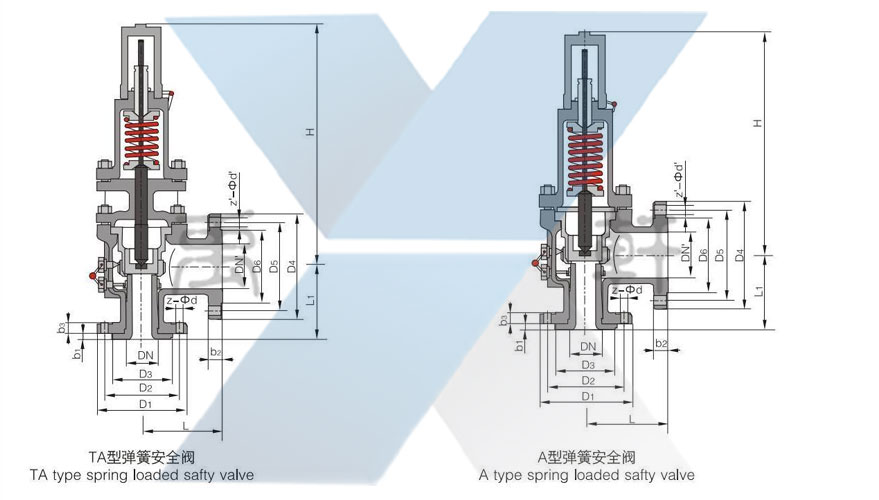

TA炼油专用安全阀(图1)

炼油安全阀连接尺寸

公称通径 DN(mm)	Li	L	Di	D2	D3	D4	D5	D₆	bi	b2	bs	z-Od	z'-Od,	~H
A1D40	100	99	115	85	57	160	125	100	9	19	16	4-14	4-18	327
TA1D40														424.5
A1.5F40	120	107	145	110	75	160	125	100	13	20	16	4-18	4-18	363.6
TA1.5F40														443.5
A2J16	150	139	160	125	92	195	160	135	14	22	20	4-18	8-18	409
TA2J16														539.5
A2H40	150	139	160	125	87	195	160	135	14	22	20	4-18	8-18	409
TA2H40														539.5
A3L16	160	147	195	160	133	215	180	155	12	22	20	8-18	8-18	487
TA3L16														652
A3K40	160	149	195	160	120	215	180	155	14	24	20	8-18	8-18	489
TA3K40														654
A4P16	200	176	215	180	153	280	240	210	13	22	24	8-18	8-23	596
TA4P16														789
A4N40	200	182.5	230	190	149	280	240	210	17.5	26	24	8-23	8-23	639.5
TA4N40														832.5
A6R5.5	230	228	280	240	195	335	295	265	18	24	26	8-23	8-23	757
TA6R5.5														976
A6Q16	230	228	280	240	189	335	295	265	18	24	26	8-23	8-23	775
TA6Q16														986

炼油安全阀型号系列

系列	型号	进口法兰		定压范围	流道尺寸			作用温度
系列	型号	公称通径DN	公称压力PN(MPa)	定压范围	代号C	流道直径	流道面积	作用温度
A型	A1D40	25	4.0	0.03 ~ 4.2	D	10	0.78	-25 ~ 300
	A1.5F40	40	4.0	0.03 ~ 4.2	F	16	2.0	-25 ~ 300
	A2J16	50	1.6	0.03 ~ v 1.3	J	33	8.54	-25 ~ 300
	A2H40	50	4.0	1.30 ~ 4.2	H	26	5.31	-25 ~ 300
	A3L16	80	1.6	0.03 ~ v 1.6	L	50	19.62	-25 〜300
	A3K40	80	4.0	1.6-4.2	K	40	12.56	-25 ~ 300
	A4P16	100	1.6	0.03 ~ v 1.6	P	72	40.69	-25 〜300
	A4N40	100	4.0	1.60-4.2	N	60	28.26	-25-300
	A6R5.5	150	1.6	0.03 ~ <0.55	R	115	103.82	-25 ~ 300
	A6Q16	150	1.6	0.55 ~ 1.6	Q	96	72.35	-25 ~ 300
TA型	TA1D40	25	4.0	0.03 ~ 4.2	D	10	0.78	> 300 ~ 550
	TA1.5F40	40	4.0	0.03 ~ 4.2	F	16	2.0	> 300 ~ 550
	TA2J16	50	1.6	0.03 ~ v 1.3	J	33	8.54	> 300 ~ 550
	TA2H40	50	4.0	1.30 ~ 4.2	H	26	5.31	> 300 ~ 550
	TA3L16	80	1.6	0.03 ~ v 1.6	L	50	19.62	>300 〜550
	TA3K40	80	4.0	1.6 ~ 4.2	K	40	12.56	>300~550
	TA4P16	100	1.6	0.03 ~ v 1.6	P	72	40.69	> 300 ~ 550
	TA4N40	100	4.0	1.60-4.2	N	60	28.26	> 300 ~ 550
	TA6R5.5	150	1.6	0.03 ~ <0.55	R	115	103.82	> 300 ~ 550
	TA6Q16	150	1.6	0.55 ~ 1.6	Q	96	72.35	> 300 ~ 550

炼油安全阀弹簧编号与定压范围

公称压力 PN(MPa)	阀体进出口直径(进口直径代号)	25x50(1)	40 x 50(2)	50x80(1.5)		80x100(3)		100x150(4)		150x200⑹
	流道直径代号	D	F	J	H	L	K	P	N	R	Q
	流道面积	0.78	2.0	8.54	5.31	19.62	12.56	40.69	28.26	103.82	72.35
	压力范围 MPa	弹簧编号
1.6	0.03~ <0.1	101	201	301		401		501		601	601
	0.1 ~ <0.2	102	202	302		402		502		602	602
	0.2 〜<0.3	103	203	303		403		503		603	603
	0.3 ~ <0.4	104	204	304		404		504		604	604
	0.4 ~ <0.55	105	205	305		405		505		605	605
	0.55 ~ <0.7	106	206	306		406		506		606	606
	0.7 ~ <0.9	107	207	307		407		507		607	607
	0.9~ <1.1	108	208	308		408		508		608	608
	1.1 ~ <1.35	109	209	309		409		509		609	609
	1.35 - <1.6	110	210	310	310	410		510		610	610
4.0	1.6~ <1.9	111	211		311		411		511
	1.9 - <2.2	112	212		312		412		512
	2.2 ~ <2.55	113	213		313		412		513
	2.55 ~ <2.9	114	214		314		414		514
	2.9 ~ <3.3	115	215		315		415		515
	3.3 ~ <3.7	116	216		316		416		516
	3.7 ~ <4.2	117	217		317		417		517
