A44Y-64/100C/P/R型带扳手弹簧全启封闭式安全阀用途
A44Y-C型碳钢带扳手弹簧全启封闭式安全阀适用于工作温度≤300℃的空气、蒸汽、石油等介质的设备和管路上，A44Y-P/R型不锈钢带扳手弹簧全启封闭式安全阀适用于工作温度≤200℃有腐蚀性介质的设备上，作为超压保护装置。

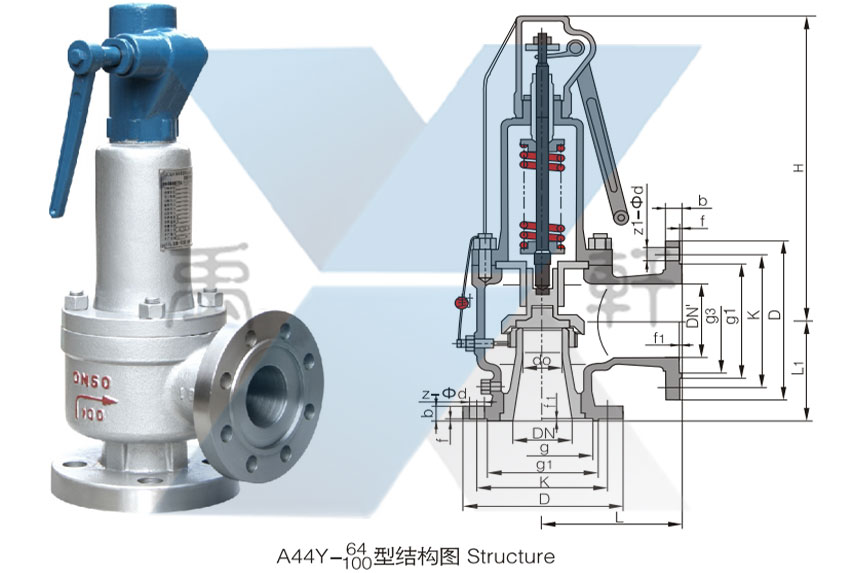

A44Y-64/100C/P/R型带扳手弹簧全启封闭式安全阀主要连接尺寸
型号 | 公称通径 DN(mm) | do | DN' | L | Li | ~H |
A44Y-64C A44Y-64P A44Y-64R A44Y-100C A44Y-100P | 20 | 12 | 25 | 100 | 100 | 306 |
25 | 16 | 32 | 110 | 105 | 306 | |
32 | 20 | 40 | 110 | 325 | ||
40 | 25 | 50 | 135 | 120 | 330 | |
50 | 32 | 65 | 160 | 130 | 421 | |
65 | 40 | 80 | 160 | 150 | 535 | |
80 | 50 | 100 | 175 | 160 | 545 | |
100 | 65 | 125 | 220 | 200 | 595 | |
150 | 100 | 200 | 285 | 260 | 706 | |
200 | 125 | 250 | 300 | 321 | 1025 |
