A48Y-64/100C型带扳手弹簧全启式安全阀用途
A48Y-64C弹簧全启式安全阀,DN100蒸汽专用弹簧式安全阀,锅炉配套法兰安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上，作为超压保护装置。

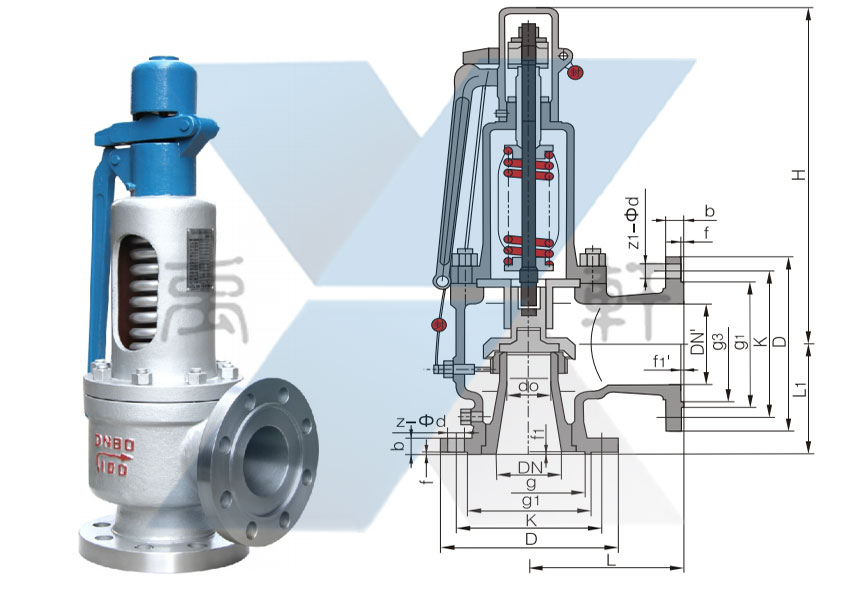

A48Y-64/100C型带扳手弹簧全启式安全阀主要连接尺寸
型号 | 公称通径 DN(mm) | do | DN' | L | Li | ~H |
A48Y-64C | 20 | 12 | 25 | 100 | 100 | 305 |
25 | 16 | 32 | 110 | 105 | 305 | |
32 | 20 | 40 | 130 | 110 | 318 | |
40 | 25 | 50 | 135 | 323 | ||
50 | 32 | 65 | 160 | 415 | ||
65 | 40 | 80 | 160 | 150 | 531 | |
80 | 50 | 100 | 175 | 160 | 541 | |
100 | 65 | 125 | 220 | 200 | 590 | |
150 | 100 | 200 | 285 | 260 | 735 | |
200 | 125 | 250 | 300 | 321 | 1025 |
