A47H-16/25/40C型带板手弹簧微启式安全阀用途
带板手弹簧微启式安全阀适用于工作温度《350°C的蒸汽、空气等介质 的设备和管路上，作为超压保护装置。

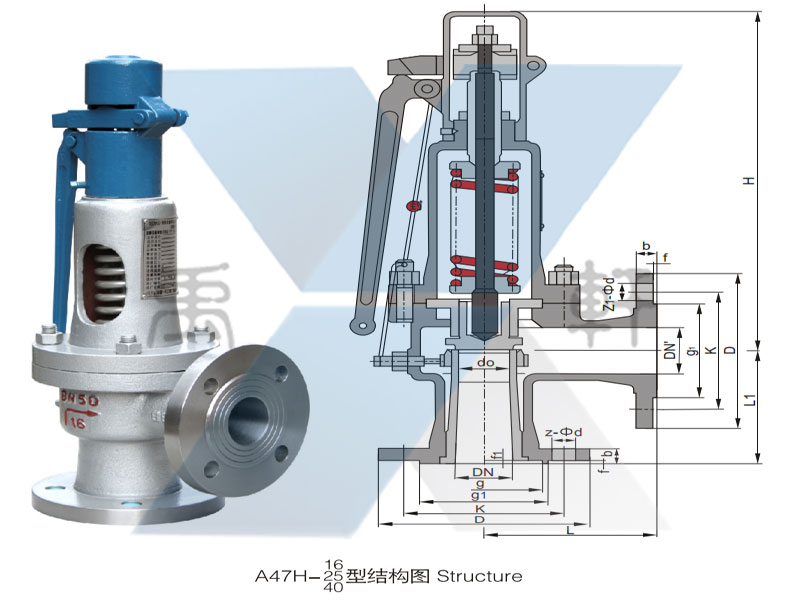

A47H-16/25/40C型带板手弹簧微启式安全阀主要连接尺寸
公称通径 DN(mm) | do | DN' | L | Li | ~H |
20 | 15 | 20 | 100 | 85 | 298 |
25 | 20 | 25 | 100 | 85 | 298 |
25 | 32 | 115 | 100 | 310 | |
40 | 32 | 40 | 120 | 110 | 315 |
50 | 40 | 50 | 135 | 120 | 377 |
65 | 50 | 65 | 140 | 130 | 415 |
80 | 65 | 80 | 160 | 135 | 420 |
100 | 80 | 100 | 170 | 160 | 568 |
125 | 100 | 125 | 190 | 190 | 624 |
150 | 125 | 150 | 205 | 636 | |
200 | 150 | 200 | 240 | 245 | 730 |
250 | 200 | 250 | 300 | 290 | 750 |
