AK28W-16R不锈钢空压机安全阀用途
AK28W不锈钢空压机安全阀适用于公称压力PN1.6~2.5/4.0/6.4MPa，工作温度≤200℃，介质为空气的空气压缩机，压力容器，工业设备和管道上，作为防止超压的一种保险装置。整定压力可根据客户要求调整(依据标准GB12243-2005)。不锈钢空压机安全阀产品型号：AK28W-16P 、AK28W-25P、AK28W-40P、AK28W-64P、AK28W-100P、AK28W-160P
公称通径DN15: )接口通径1/2, )适合介质:空气,)适用温度: ≤200℃,)压力:可按客户调整
公称通径DN20: )接口通径3/4, )适合介质:空气,)适用温度: ≤200℃,)压力:可按客户调整
公称通径DN25: )接口通径1, )适合介质:空气,)适用温度: ≤200℃,)压力:可按客户调整
公称通径DN32: )接口通径1-1/4, )适合介质:空气,)适用温度: ≤200℃,)压力:可按客户调整
公称通径DN40: )接口通径1-1/2, )适合介质:空气,)适用温度: ≤200℃,)压力:可按客户调整
公称通径DN50: )接口通径2, )适合介质:空气,)适用温度: ≤200℃,)压力:可按客户调整
AK28W不锈钢空压机安全阀主要零部件材料
零件名称 | 材料 |
阀体、阀座、阀瓣 | 不锈钢CF8, CF8M, CF3,CF3M |
弹簧座、调节螺盘、锁紧螺盘 | 不锈钢CF8, CF8M, CF3,CF3M |
弹簧 | 50CrVA |
密封圈 | 不锈钢CF8, CF8M, CF3,CF3M |

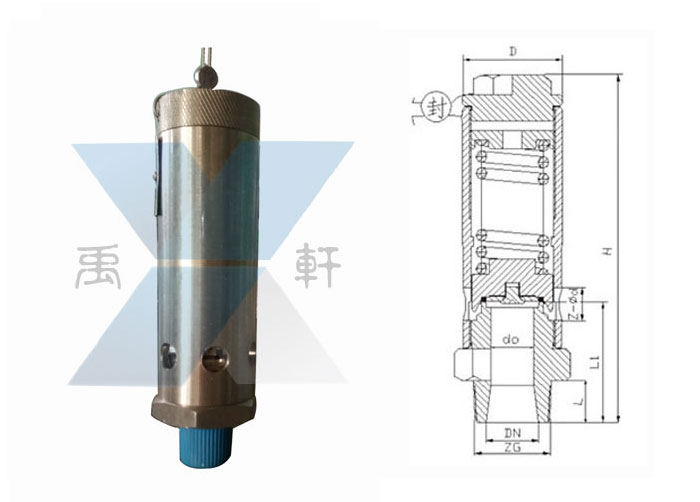

AK28W不锈钢空压机安全阀主要连接尺
公称通径DN | ZG | do | Z-Φd | L | Li | D | 重量 (Kg) |
15 | G1/2" | 12 | 6-Φ10 | 16 | 43 | 34 | 0.6 |
20 | G3/4" | 12 | 6-Φ10 | 16 | 43 | 34 | 0.7 |
25 | 15 | 6-Φ12 | 22 | 53 | 41 | 1.0 | |
32 | ZG11/4" | 28 | 6-Φ15 | 25 | 65 | 54 | 1.9 |
40 | ZG11/2" | 28 | 6-Φ15 | 25 | 65 | 2.1 | |
50 | ZG2" | 29 | 6-Φ15 | 29 | 70 | 64 | 3.1 |
