A28X-16T外螺纹弹簧式安全阀用途
A28X-16T外螺纹弹簧式安全阀适用于公称压力PN1.0~1.6MPa，口径：10-50mm，工作温度≤80℃，口径：6/8/10/15/20/25/32/40/50mm，介质为空气的空压机，作为防止超压的一种保险装置。当设备内压力超过允许值时，阀门自动开启，继而全量排放，当压力降低到规定值时，阀门自动关闭，保证设备安全运行。该类型安全阀采用弹簧直接载荷式，外螺纹连接形式。
A28X-16T外螺纹弹簧式安全阀主要性能规范
（1）工作压力P（即密封压力）分六级：0.1~0.2> 0.2~0.3 > 0.3 ~ 0.7 > 0.7~1 > 1 ~ 1.3 > 1.3 ~ 1.6 Mpa 。选用安全阀时，应根据所需的开启压力确定以上的一种工作压力级。
（2）开启压力PK（即整定压力）= P + 0.03,可以通告弹簧预紧压缩量来进行调节。
（3）额定排放压力Pp≤开启压力的1.1倍。
（4）开启高度H≥1/4 do。
（5）排放系数 0.75
A28X-16T外螺纹弹簧式安全阀主要零部件材料
NO. | 零件名称 | 材料 |
1 | 阀体 | 黄铜 |
2 | 阀瓣 | 氟橡胶 |
3 | 黄铜 | |
4 | 阀杆 | 黄铜 |
5 | 弹簧 | 50CrVa |

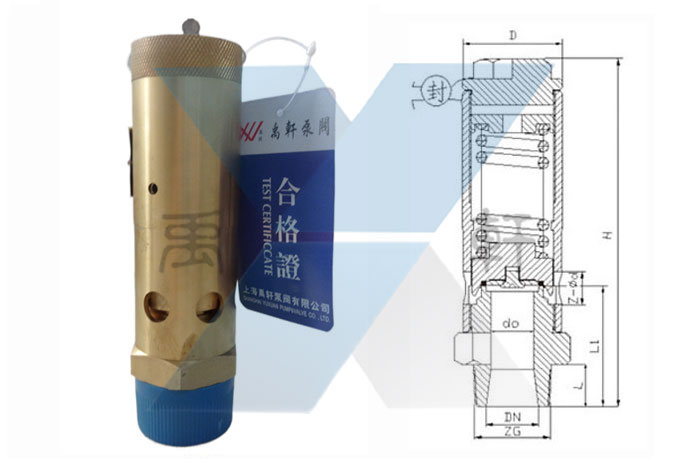

公称通径DN | ZG | do | Z-Φd | L | Li | D | 重量 (Kg) |
15 | G1/2" | 12 | 6-Φ10 | 16 | 43 | 34 | 0.6 |
20 | G3/4" | 12 | 6-Φ10 | 16 | 43 | 34 | 0.7 |
25 | 15 | 6-Φ12 | 22 | 53 | 41 | 1.0 | |
32 | ZG11/4" | 28 | 6-Φ15 | 65 | 54 | 1.9 | |
40 | ZG11/2" | 28 | 6-Φ15 | 25 | 65 | 2.1 | |
50 | ZG2" | 29 | 6-Φ15 | 29 | 70 | 64 | 3.1 |
