A42F46-16C-DN20衬氟安全阀产品用途
A42F46-16C腐蚀性介质全衬氟安全阀是上海禹轩阀门依据国内外技术经消化吸收研制成功的新型化工行业领域专用安全阀。该安全阀是一种用于氯碱化工、液氯、盐酸等高危腐蚀性介质受压设备、压力容器及管路上的自动压力释放装置。其关键部位采用全衬四氟（PFA、F46）材质，耐液氯、耐盐酸、耐强腐蚀性等介质。阀体进行离子脉冲渗氮化学处理或内衬聚四氟乙烯（PFA、F46）增加了耐腐蚀性能。该安全阀防外泄露采用了耐腐蚀波纹管或氟橡胶O型圈的双重密封，有效的防止了介质的外泄漏，完全符合国家密封性能标准，是目前液氯、盐酸、硫酸等腐蚀性化工专用阀领域的更新换代产品。
A42F46-16C-DN20衬氟安全阀主要特点
1、耐腐蚀性能∶ 阀体内腔、阀芯、阀瓣、阀杆均进行全衬2.5~3mm厚的PFA、F46，能耐液氯、盐酸等腐蚀性介质。
2、防外泄性能∶该阀防外泄露采用了耐腐蚀PFA、F46波纹管及氟橡胶O型圈的双重密封，并装有防外泄露背压密封装置，确保无泄漏。
3、密封性能∶由于阀芯阀座是采用了全衬四氟PFA、F46）软密封性能结构，故泄漏低于国家标准GB/T4213中的IV级泄漏标准。
A42F46-16C-DN20衬氟安全阀应用领域
衬氟弹簧全启式安全阀用于氯碱、液氯、盐酸等化工工业中腐蚀性、危害性、纯净和含有少量固体介质的调节控制。A42F46全衬氟安全阀特别适用于∶用于不锈钢不足以抵抗其腐蚀性的场合,作为昂贵的稀有金属（哈氏、钛、镍、蒙乃尔、钽等合金）阀门的代替品。用于对环境有毒、有害的腐蚀性介质.用于与金属易反应的介质，如盐酸、液氯等高危介质。用于生物工程和纯净介质中要求洁净及表面抗粘附的场合。用于高渗透性的介质。
衬氟安全阀技术规范标准 | 衬氟安全阀主要零部件及材料 | ||
规范名称 | 技术参照规范 | 零件名称 | 材料 |
产品设计要求 | GB/T12241-2005 GB/ 112243-2005 | 阀体材料 | WCB、316SS、内衬（F46、PO、PFA）用户要求 |
结构形弍要求 | GB/T12243-2005 JB308-75 | 阀瓣材料 | WCB、316SS、内衬（F46、Po、PFA）用户要求 |
检测和检验 | GB/T12243-89 GB/T13927-92 HG20536 | 阀座材料 | WCB、316SS、内衬（F46、Po、PFA）用户要求 |
供货要求按 | JB/T 7928-1999结合供需说明 | 304SS、F304、A182、50CrVA、316SS | |
法兰端面形式 | RF（突面）FM（凹面）MF（凸面）FF（平面） | 导向材料 | WCB、316SS、内衬（F46、Po、PFA）用户要求 |
适用介质范围 | 氯碱、盐酸等化工领域腐蚀性介质 | 阀索材料 | WCB、316SS、内衬（F46、Po、PFA）用户要求 |
铸件外观要求 | GB/T12231-89结合厂家标准 | 调节圏材料 | PTFE、F46、PFA |

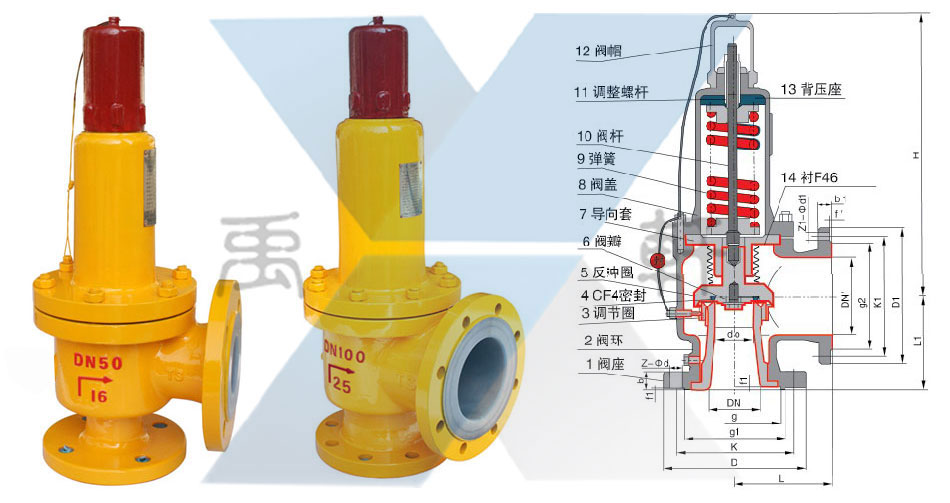

A42F46衬氟安全阀主要连接尺寸
型号 | 公称通径 | D | K | gi | b | f | f1 | Z-Φd | DN" | D1 | K1 | 92 | b1 | Z1-Φd1 | L | L1 |
A42F46-16C A42F46-16P A42F46-16R | 25 | 115 | 85 | 65 | 16 | 2 | 2 | 4-14 | 32 | 140 | 100 | 78 | 18 | 4-18 | 110 | 95 |
32 | 20 | 140 | 100 | 78 | 18 | 2 | 4-18 | 40 | 150 | 110 | 85 | 18 | 115 | 110 | ||
40 | 150 | 110 | 85 | 18 | 3 | 3 | 4-18 | 50 | 165 | 125 | 100 | 18 | 4-18 | 120 | 110 | |
50 | 165 | 125 | 100 | 20 | 3 | 3 | 4-18 | 65 | 185 | 145 | 120 | 20 | 4-18 | 135 | 120 | |
80 | 160 | 135 | 20 | 3 | 3 | 8-18 | 100 | 220 | 180 | 155 | 22 | 8-18 | 170 | 140 | ||
100 | 220 | 180 | 155 | 22 | 3 | 3 | 8-18 | 125 | 250 | 210 | 185 | 22 | 8-18 | 195 | 175 | |
150 | 285 | 240 | 210 | 24 | 3 | 3 | 8-23 | 175 | 310 | 270 | 240 | 26 | 8-23 | 255 | 230 | |
A42F46-25C A42F46-25P A42F46-25R | 25 | 115 | 85 | 65 | 16 | 2 | 2 | 4-14 | 32 | 140 | 100 | 78 | 18 | 4-18 | 110 | 95 |
32 | 20 | 140 | 100 | 78 | 18 | 2 | 4-18 | 110 | 85 | 18 | 4-18 | 115 | 110 | |||
40 | 150 | 110 | 85 | 18 | 3 | 3 | 4-18 | 50 | 165 | 125 | 100 | 20 | 4-18 | 120 | 110 | |
50 | 165 | 125 | 100 | 20 | 3 | 3 | 4-18 | 65 | 185 | 145 | 120 | 20 | 4-18 | 135 | 120 | |
80 | 200 | 160 | 135 | 22 | 3 | 3 | 8-18 | 100 | 220 | 180 | 155 | 22 | 8-18 | 170 | 135 | |
100 | 230 | 190 | 160 | 24 | 3 | 3 | 8-23 | 125 | 250 | 210 | 185 | 22 | 8-28 | 195 | 175 |
