A46Y-600LB-3x4美标先导式安全阀

所属类别：安全阀

产品名称：A46Y-600LB-3x4美标先导式安全阀

产品标签：石油天然气先导式安全阀、化工先导式安全阀、燃气专用先导式安全阀

咨询热线：021-59795176

更新时间：2022-04-07 11:09:17

产品概述

A46Y-600LB-3x4美标先导式安全阀产品介绍：

先导式安全阀是一种由主阀和导阀组成的一种新颖结构的安全阀，导阀响应系统介质压力自身动作从而控制主阀的开关动作。

A46Y-600LB-3x4美标先导式安全阀应用范围：

先导式安全阀特别适用于高背压、大流量、高压力和安装位置紧凑的场所应用。先导式安全阀主要用于石油天然气、化工、电力、冶金和城市燃气等领域，是受压设备、容器或管路上的最佳超压保护装置。

A46Y-600LB-3x4美标先导式安全阀工作原理：

当系统正常工作，先导式安全阀处于关闭状态时，系统压力通过进口压力管、导阀和气室压力管传到主阀阀瓣顶部的圆顶气室，从而在主阀瓣上产生了一个向下的净作用力，使主阀处于关闭状态。当系统压力达到整定压力时，导阀开启且滑梭封闭导阀进气通道，主阀气室的压力通过导阀排放卸压，由于系统压力高于回座压力，滑梭封闭进气通道，从而隔断流体在导阀中的流动，这时主阀气室的压力急剧下降，主阀阀瓣完全打开，流体通过主阀泄放降压。当系统压力降到一定值时，导阀的弹簧力克服了阀进口压力作用在滑梭上的力，导阀回座，顶杆顶开滑梭，最后使得流体重新进入主阀的圆顶气室，关闭主阀。

A46Y-600LB-3x4美标先导式安全阀结构特点：

1、阀座软密封保证安全阀起跳前后的良好密封性。

2、允许工作压力接近安全阀的整定压力。

3、较小超压就能使安全阀主阀迅速达到全启状态。

4、安全阀动作性能和开启高度不受背压的影响。

5、启闭压差可调。

6、导阀不流动型结构设计减少了有害介质的排放和环境污染。

7、可在线检测安全阀的整定压力。

先导式安全阀的主要优点是变弹簧直接作用为导阀间接作用，提高了动作的灵敏度，而且主阀采用套筒活塞式，双重密封阀座结构，动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作等命长、工作稳定可靠，它还可在线调校，反复启跳排放后，仍然能自动回座，关闭严密，操作维护方便。

设计制造标准：

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

操作步骤：

1、投用安全阀

先投子阀，后投主阀

2、切除安全阀

先切主阀，后切子阀

A46Y美标先导式安全阀主要性能规范

公称压力	PN(Lb)	150	300	600	900	1500	2500
壳体强度	Ps(MPa)	3.0	7.5	15	22.5	37.5	63
最高整定压力	Pk(MPa)	2	5.1	10.2	15.3	25.5	42.5
密封压力	Pm	90% Pk
回座压力	Ph	N90% Pk
排放压力	Pp	≤1.03 Pk
开启高度	H(mm)	>1/4 do
适用温度	≤200°C
适用介质	气、天然气等

A46Y美标先导式安全阀喉部直径代号

代号	直径	代号	直径
D	10	L	50
E	13	M	55
F	16	N	60
G	20.5	P	72
H	26	Q	96
J	33	R	115
K	40	T	146

A46Y美标先导式安全阀结构图
TFA46C型磅级先导式安全泄压阀(图1)

A46Y美标先导式安全阀尺寸规格

进口 X出口	150Lb结构尺寸		300Lb结构尺寸		600Lb结构尺寸		900Lb结构尺寸		1500Lb结构尺寸		2500Lb结构尺寸
进口 X出口	L	Li	L	Li	L	Li	L	Li	L	Li	L	Li
1 xDx2	114	105	114	111	114	111	121	125	121	125	121	125
11/2xDx2	121	124	121	124	121	124	140	149	140	149	140	149
11/2xFx2	121	124	121	124	121	124	140	149	140	149	140	149
11/2xGx3	124	130	124	130	124	130	171	162	171	162	171	162
11/2xHx3	124	130	124	130	124	130	171	162	171	162	171	162
2xHx3	124	136	124	136	124	136	171	167	171	167	171	178
2x Jx3	124	136	124	136	124	136	171	167	171	167	171	178
3x Jx4	162	156	162	156	162	162	181	191	181	191
3xKx4	162	156	162	156	162	162	181	191	181	191
3xLx4	162	156	162	156	162	162	181	191	181	191
4x Lx6	210	197	210	197	210	197	233	249	233	249
4xMx6	210	197	210	197	210	197	233	249	233	249
4xNx6	210	197	210	197	210	197	233	249	233	249
4xPx6	210	197	210	197	210	197	233	249	264	249
6xQx8	241	240	241	240	241	246
6x Rx8	241	240	241	240	241	246
8xTx10	279	276	279	276	279	297

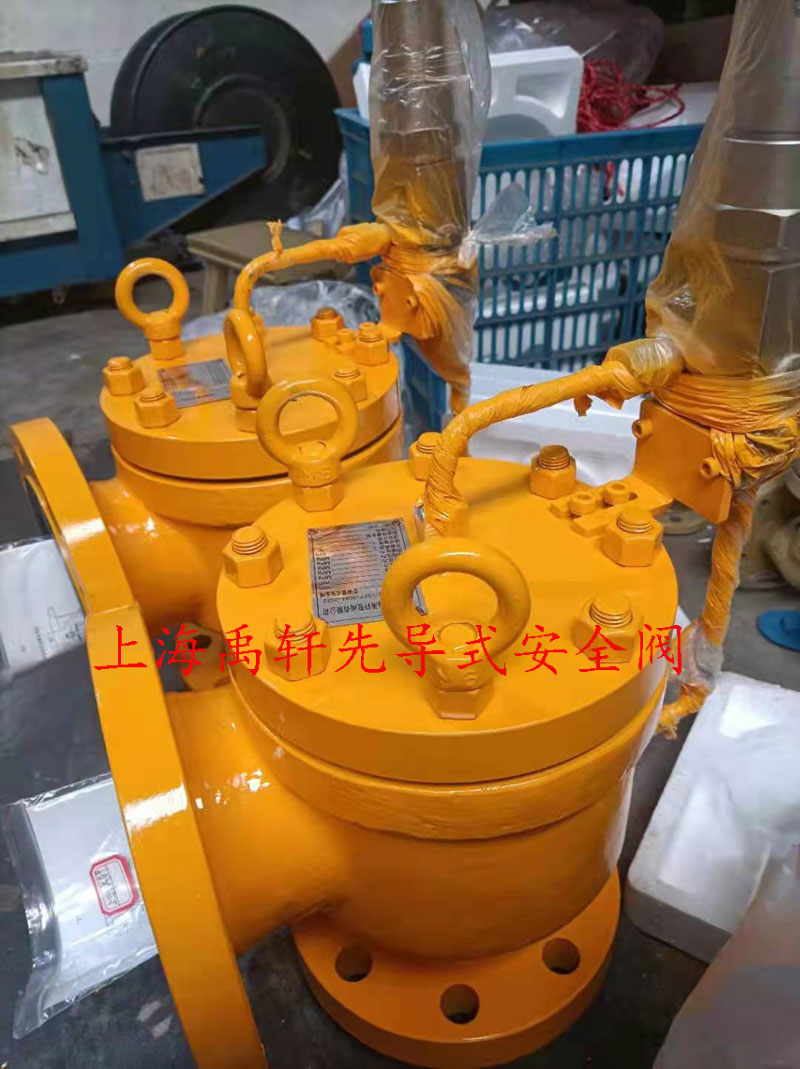

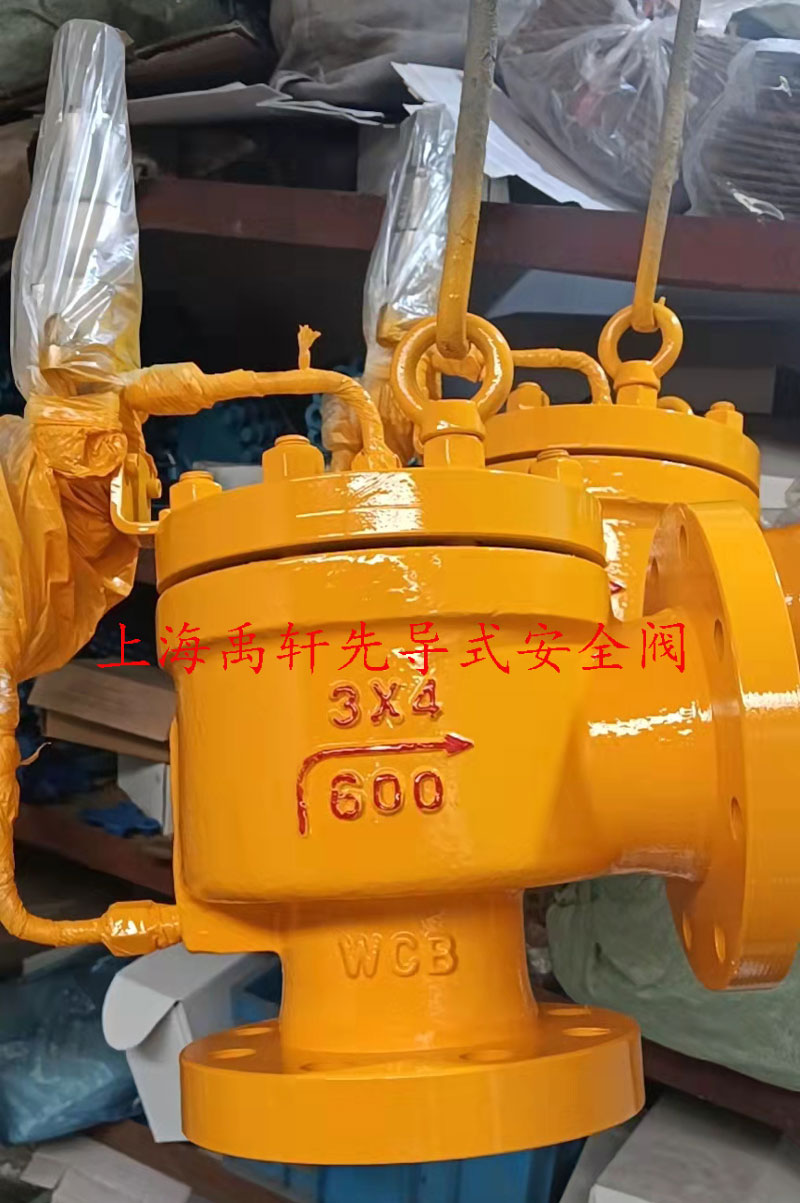

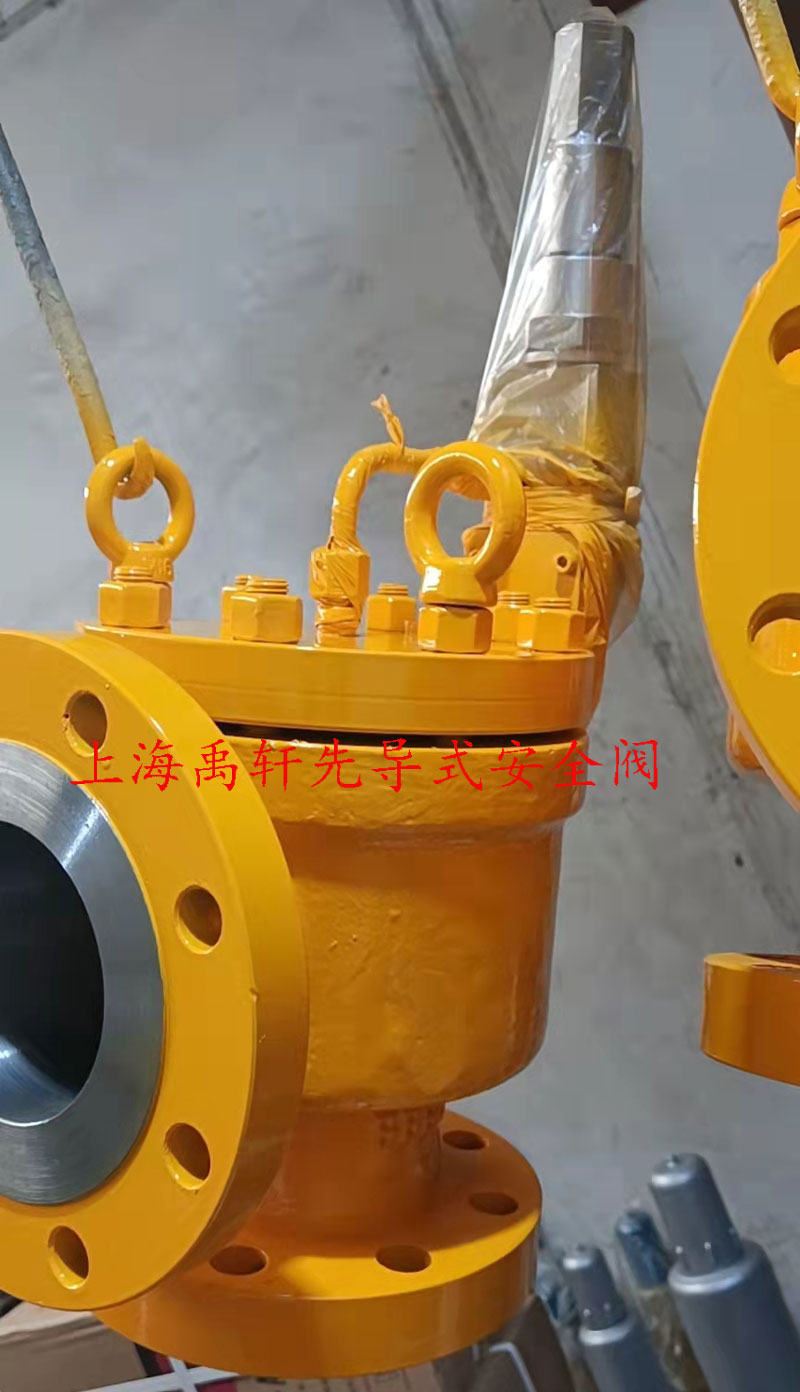

A46Y美标先导式安全阀车间实物图片
