ZCS(DF)水用电磁阀产品概述：
ZCS水用电磁阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于水用电磁阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭讯速等特点。结构特点：结构简单，体积小，密封性能好，维修方便。

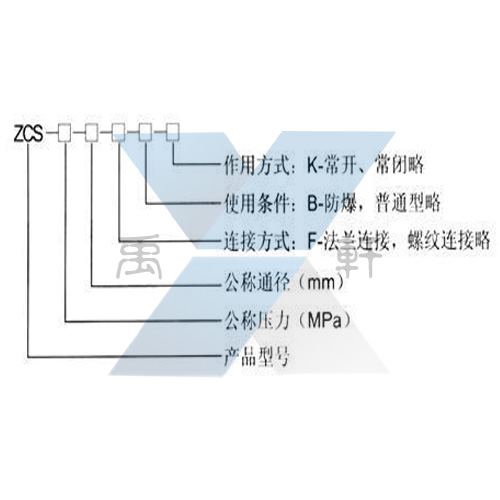

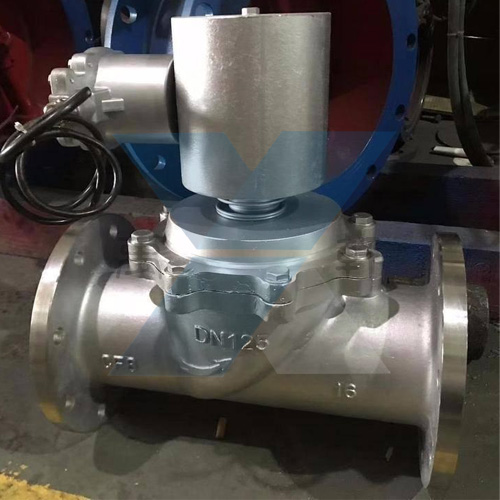

型号规格说明： ZCS-16P-DN125不锈钢水用电磁阀
 |  |
ZCS(DF)水用电磁阀结构原理：
水用电磁阀通径15～100为膜片式为二次开阀的先导式电磁阀，通径125～300为三次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀门外泄，以致主阀阀杯上下产生压力差，膜片或阀杯被托起，主阀口开启，阀呈通路状态。当线圈断电，磁场消失，活动铁芯复位，封闭副闭口，断而副阀和主阀阀杯内压力上升，主阀阀杯压向阀座，阀又呈关闭状态。常开电磁阀，当线圈通电时，产生磁力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭，随着主阀阀杯上下压差趋向相等，主阀阀杯由自重压向密封面，阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀杯由于弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，当压力降到一定值后，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。
ZCS(DF)水用电磁阀技术参数
工作介质DN | 水、粘度≤4E的油及其它非腐蚀性流体 | ||||||||||||||
介质温度℃ | ≤60 | ||||||||||||||
公称压力（Mpa） | 1.0 | ||||||||||||||
工作压差（Mpa） | 0.05~1.0 | 0.1~1.0 | 0.15~1.0 | ||||||||||||
电源电压 | AC220V其余规格可作特殊订货 | ||||||||||||||
额定流量系数（KV） | 按JB/T7352-94规定 | ||||||||||||||
写落量（ml/min） | 按JB/T7352-94?F规定 | ||||||||||||||
公称通径（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
功耗 | 36VA | 50VA | |||||||||||||
防爆接线说明：
防爆标志 | dⅡBT4 |
防爆证编号 | CE991010 |
出线口接线 | 内螺纹M20×1.5 |
环境温度 | -40- 60℃ |
ZCS(DF)水用电磁阀主要外形及安装尺寸：
公称通径 | 内螺纹连接 | 法兰连接 | |||||||||
DN | 外形尺寸 | 内螺纹 | 外形尺寸 | 法兰尺寸 | |||||||
H | L | G | H | L | D | D1 | D2 | n-d | f | ||
15 | 112 | 80 | 1/2 | ||||||||
20 | 119 | 80 | 3/4 | ||||||||
25 | 130 | 90 | 1 | 130 | 160 | 115 | 85 | 65 | φ4-14 | 16 | 3 |
32 | 137 | 140 | 11/4 | 137 | 180 | 140 | 100 | 76 | φ4-18 | 18 | 3 |
40 | 152 | 156 | 11/2 | 152 | 200 | 150 | 110 | 84 | φ4-18 | 18 | 3 |
50 | 164 | 180 | 2 | 164 | 230 | 165 | 125 | 99 | φ4-18 | 20 | 3 |
65 | 222 | 290 | 185 | 145 | 118 | φ4-18 | 20 | 3 | |||
80 | 253 | 310 | 200 | 160 | 132 | φ8-18 | 22 | 3 | |||
100 | 260 | 350 | 220 | 180 | 156 | φ8-18 | 24 | 3 | |||
125 | 315 | 400 | 250 | 210 | 184 | φ8-18 | 26 | 3 | |||
150 | 350 | 480 | 285 | 240 | 211 | φ8-22 | 26 | 3 | |||
200 | 390 | 600 | 340 | 295 | 266 | φ8-22 | 26 | 3 | |||
250 | 430 | 730 | 395 | 350 | 319 | φ12-22 | 28 | 3 | |||
300 | 480 | 850 | 445 | 400 | 370 | φ12-22 | 28 | 4 | |||
350 | 605 | 980 | 505 | 460 | 429 | φ16-23 | 30 | 4 | |||
