2CK15闸阀伞齿轮产品参数
1.该装置是直接安装在闸阀和截止阀上的手动装置。
2.该装置采用弧齿锥齿轮和平面推力轴承，有运转平稳，扭矩大，噪音小，效率高的优点。
3.在所有的结合部，采用了密封胶全密封处理，达到了防水，防油渗漏的效果，防护等级为IP65。
4.手轮和阀杆罩可根据用户需求定制。上海禹轩结合各行各业阀门使用要求及环境，还生产单级电装伞齿轮,双级电装伞齿轮,双级伞齿轮,双头伞齿轮,三头伞齿轮,链轮伞齿轮,双级手轮驱动等产品。

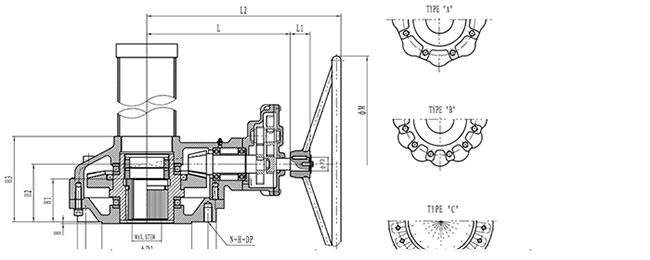

2CK美标闸阀伞齿轮尺寸图
2CK美标闸阀伞齿轮连接及外形尺寸
尺寸 | 底座部分 | 外围部分 | 输入部分 | 手轮 | |||||||||||
型号 | 类型 | 法兰 | ΦD1 | ΦD2 | N-H-DP | ΦD3 | H | H1 | H2 | H3 | L | LI | ΦPD | KEY | M |
2CK8-1S | A | F-35 | 260 | 356 | 8-M30-45 | 425 | 5 | 130 | 168 | 257 | 477 | 45 |
38 | 10X8 | 600 |
8-11/4-45 | |||||||||||||||
2CK1O-1S | F-40 | 300 | 406 | 8-M36-54 | 476 | 5 | 162 | 204 | 327 | 503 | 45 | 800 | |||
8-12/2-54 | |||||||||||||||
2CK15-1S | B | F-48 | 370 | 483 | 12-M36-555 | 540 | 5 | 199 | 227 | 350 | 572 | 50 | 45 | 12X8 | 800 |
12-13/8-55 | |||||||||||||||
2CK18-1S | C | F-48 | 370 | 483 | 12-M36-55 | 645 | 5 | 242 | 258 | 401 | 630 | 58 | 50 | 16X10 | 1000 |
12-13/8-55 | |||||||||||||||
2CK系列阀门减速器技术参数
型号
| 齿轮齿数比 | 最大阀杆直径
| 最大推力 | 最大扭矩 | 重量KG | ||
N | | kgf | N.m | Kgf.m | ||||
2CK8-1S | 42.81:1/6.3:1 | 105 | 512000 | 52200 | 7652 | 780 | 190 |
2CK10-1S | 45.81:1/7.11:1 | 125 | 1110000 | 113000 | 12459 | 1270 | 280 |
2CK15-1S 2CK18-1S | 78.88:1/7:1 78.88:1/7:1 | 140 160 | 1310000 1430000 | 133000 146000 | 17266 25506 | 1760 2600 | 365 605 |
2CK18-1S | 78.88:1/7:1
| 160 | 1430000 | 146000 | 25506 | 2600 | 605 |
