BA三头伞齿轮产品参数
1.该装置是直接安装在闸阀和截止阀上的手动装置。
2.该装置采用弧齿锥齿轮和平面推力轴承，有运转平稳，扭矩大，噪音小，效率高的优点。
3.在所有的结合部，采用了密封胶全密封处理，达到了防水，防油渗漏的效果，防护等级为IP65。
4.手轮和阀杆罩可根据用户需求定制。上海禹轩结合各行各业阀门使用要求及环境，还生产单级电装伞齿轮,双级电装伞齿轮,双级伞齿轮,双头伞齿轮,三头伞齿轮,链轮伞齿轮,双级手轮驱动等产品。

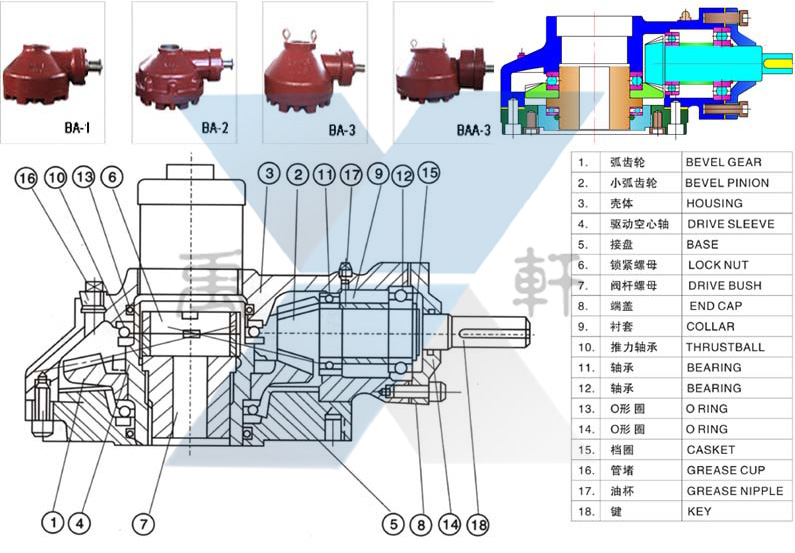

普通型BA伞齿轮技术参数
BA多头伞齿轮技术参数
型号 | BA-000 | BA-00 | BA-0 | BA-1 | BA-2 | BA-3 | BAA-3 | |||||
技术参数 | ||||||||||||
速比 | 2.35:1 | 3:1 | 3.6:1 | 4.5:1 | 5.2:1 | 6.3:1 | 23:1 | |||||
最大转矩Nm | 360 | 480 | 735 | 1470 | 2940 | 4000 | 6000 | |||||
最大推力N | 43000 | 64000 | 98000 | 196000 | 340000 | 490000 | 630000 | |||||
最大阀杆直径mm 铜螺母 | 25 | 30 | 40 | 52 | 70 | 90 | 110 | |||||
闸阀 DN | 50 | 80-100 | 150-200 | 250-400 | 450-700 | 800-1000 | 1200 | |||||
截止阀 DN | 50 | 80 | 100-150 | 200-250 | 300-350 | 400-500 | 550-650 | |||||
参数 KG | 15 | 22 | 28 | 54 | 110 | 198 | 320 | |||||
连接尺寸 | ||||||||||||
法兰外圆(D) | 160 | 180 | 210 | 280 | 340 | 410 | 415 | |||||
连接孔中心
| DO | 125 | 145 | 1G5 | 245 | 300 | 340 | 35G | ||||
N-H-DP | 4-M12-18 | 4-M16Z | 4-M18-30 | 8-M14-30 | 8-M20-30 | 8-M24-45 | 8-M30-45 | |||||
凸面 (Dlxh) | 85x3 | 100x4 | 127x5 | 200x5 | 230x5 | 250x5 | 260x5 | |||||
外型尺寸 | ||||||||||||
B | 150 | 150 | 170 | 233 | 306 | 370 | 395 | |||||
H2 | 80 | 80 | 85 | 97 | 142 | 160 | 178 | |||||
H3 | 125 | 125 | 155 | 175 | 210 | 280 | 290 | |||||
L | 40 | 75 | 92 | 107 | 107 | 118 | 118 | |||||
K | 155 | 180 | 210 | 285 | 390 | 410 | 510 | |||||
手轮
| PD | 26 | 28 | 28 | 32 | 32 | 38 | 38 | ||||
(b)key | 8x7 | 8x7 | 8x7 | 10x8 | 10x8 | 10x8 | 10x8 | |||||
L1 | 35 | 40 | 40 | 50 | 55 | 60 | 60 | |||||
M | 250 | 310 | 310 | 460 | 530 | 600 | 600 | |||||
