QDX3蜗轮头(涡轮箱)与蝶阀是如何安装

发布时间:2023-05-26 16:07:02 来源:禹轩阀门 点击数:

QDX3蜗轮头(涡轮箱)与蝶阀是如何安装:下面由上海禹轩阀门介绍,蝶阀蜗轮头又叫蜗轮箱,它是蝶阀上重要配件,90%蝶阀都是采用蜗轮头作为驱动装置,它有单级手动型,双级手动型,电动型又分为一级和二级等多种类型,蜗轮头是由三大块(包括箱体,扇型齿轮,蜗杆)组成一套总体,手动就直接的蝶阀的中法兰之间的支架作为连接一起,如是电动的就是下方端的蝶阀连接,侧面端的电动头连接一起,它安装时都是通过蝶阀的轴(阀杆)插入蜗轮的中间的轴孔,在加入销健打入进去,下方在装入螺丝的螺帽,在进入调节开关蝶板的密封严合程度,调到完全密封的时候就可以把后方的调节螺栓定位定好就可以了,这样一整套安装流程就完成。蝶阀就可以正常开关了。

QDX3蜗轮头(涡轮箱)与蝶阀是如何安装(图1)

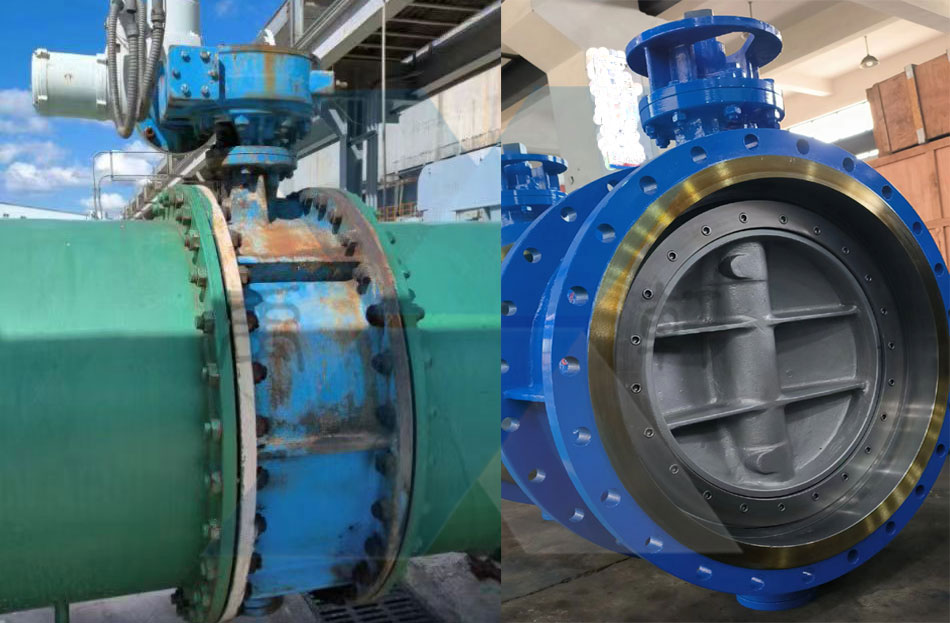

                                                                                         D343H-16C-DN800双级蜗轮蝶阀实物图

QDX3蜗轮头(涡轮箱)与蝶阀是如何安装(图2)
