安全阀的结构体点

发布时间:2023-05-27 20:47:32 来源:禹轩阀门 点击数:

1.按整体结构及加载机构的不同

安全阀按其整体结构及加载机构的不同可以分为重锤杠杆式、弹簧式和脉冲式三种。

三种形式的安全阀中,用得比较普遍的是弹簧式安全阀。

①重锤杠杆式安全阀

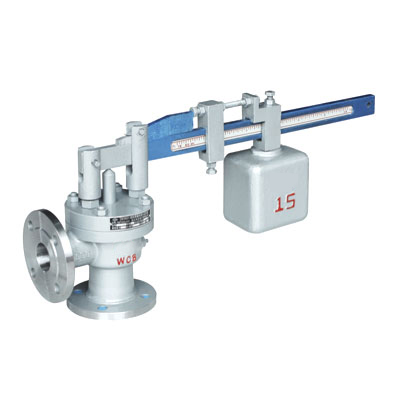

安全阀的结构体点(图1)

重锤杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。

根据杠杆原理,它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力,并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。

优点:

重锤杠杆式安全阀结构简单,调整容易而又比较准确,所加的载荷不会因阀瓣的升高而有较大的增加,适用于温度较高的场合,过去用得比较普遍,特别是用在锅炉和温度较高的压力容器上。

缺点:

但重锤杠杆式安全阀结构比较笨重,加载机构容易振动,并常因振动而产生泄漏;其回座压力较低,开启后不易关闭及保持严密。

②弹簧式安全阀

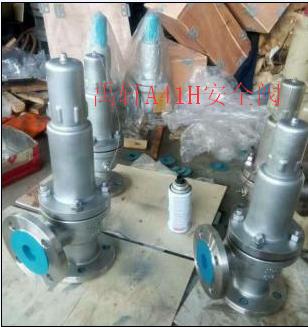

安全阀的结构体点(图2)

弹簧式安全阀是利用压缩弹簧的力来平衡作用在阀瓣上的力。

螺旋圈形弹簧的压缩量可以通过转动它上面的调整螺母来调节,利用这种结构就可以根据需要校正安全阀的开启(整定)压力。

优点:

弹簧式安全阀结构轻便紧凑,灵敏度也比较高,安装位置不受限制,而且因为对振动的敏感性小,所以可用于移动式的压力容器上。

缺点:

所加的载荷会随着阀的开启而发生变化,即随着阀瓣的升高,弹簧的压缩量增大,作用在阀瓣上的力也跟着增加。这对安全阀的迅速开启是不利的。

另外,阀上的弹簧会由于长期受高温的影响而使弹力减小。用于温度较高的容器上时,常常要考虑弹簧的隔热或散热问题,从而使结构变得复杂起来。

③脉冲式安全阀

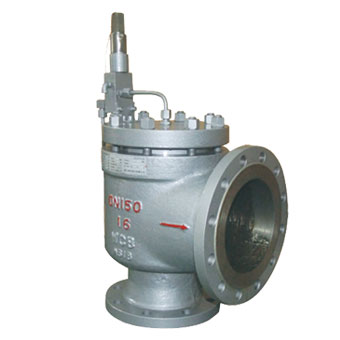

安全阀的结构体点(图3)

脉冲式安全阀由主阀和辅阀构成,通过辅阀的脉冲作用带动主阀动作、其结构复杂,通常只适用于安全泄放量很大的锅炉和压力容器。

2.按介质排放方式的不同

按照介质排放方式的不同,安全阀又可以分为全封闭式、半封闭式和开放式等三种。

①全封闭安全阀

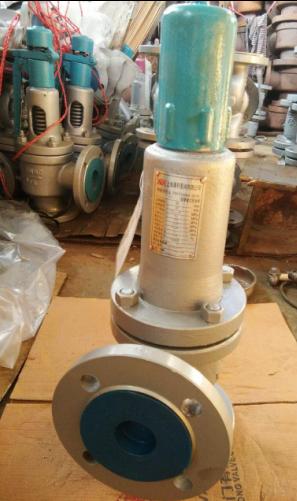

安全阀的结构体点(图4)

全封闭式安全阀排气时,气体全部通过排气管排放,介质不能间外泄漏,主要用于介质为有毒、易燃气体的容器。

②半封闭安全阀

半封闭式安全阀所排出的气体一部分通过排气管,也有一部分从阀盖与阀杆间的间隙中漏出,多用于介质为不会污染环境的气体的容器。

③开放式安全阀

开放式安全阀的阀盖是敞开的,使弹簧腔室与大气相通,这样有利于降低弹簧的温度,主要适用于介质为蒸汽,以及对大气不产生污染的高温气体的容器。

3.按阀瓣开启的最大高度和流道之比

按照阀瓣开启的最大高度与安全阀流道直径之比来划分,安全阀主要分为微启式安全阀和全启式安全阀两种。

①微启式安全阀

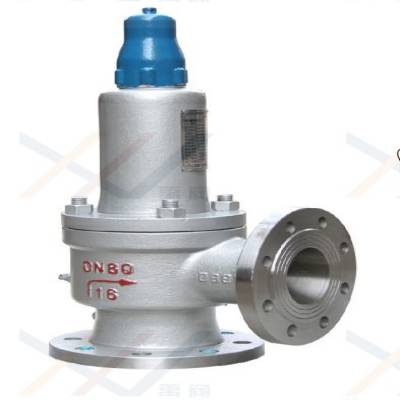

安全阀的结构体点(图5)

微启式安全阀的开启高度小于流道直径的1/4,通常为流道直径的1/40一1/20。

微启式安全阀的动作过程是比例作用式的,主要用于液体场合,有时也用于排放量很小的气体场合。

②全启式安全阀

全启式安全阀的开启高度大于或等于流道直径的1/4。全启式安全阀的排放面积是阀座喉部最小截面积。

其动作过程是属于两段作用式,必须借助于一个升力机构才能达到全开启,全启式安全阀主要用于气体介质的场合。

4.按作用原理

按作用原理分类,可以分为直接作用式安全阀和非直接作用式安全阀。

①直接作用式安全阀

安全阀的结构体点(图6)

直接作用式安全阀是在工作介质的直接作用下开启的,即依靠工作介质压力的作用克服加载机构加于阀瓣的机械载荷,使阀门开启。

这种安全阀具有结构简单,动作迅速,可靠性好等优点。但因为依靠结构加载,其载荷大小受到限制,不能用于高压、大口径的场合。

②非直接作用式安全阀

这类安全阀可以分为先导式安全阀、带动力辅助装置的安全阀。

先导式安全阀:

是依靠从导阀排出的介质来驱动或控制的,而导阀本身是一个直接作用式安全阀,有时也采用其他形式的阀门。

先导式安全阀适用于高压、大口径的场合。先导式安全阀的主阀还可以设计成依靠工作介质来密封的形式,或者可以对阀瓣施加比直接作用式安全阀大得多的机械载荷,因而具有良好的密封性能。

同时,它的动作很少受背压的影响。这种安全阀的缺点在于它的可靠性同主阀和导阀有关,动作不如直接作用式安全阀那样迅速、可靠,而且结构较复杂。

带动力辅助装置的安全阀:

是借助于一个动力辅助装置,在低于正常开启压力的情况下强制安全阀开启。

这种安全阀适用于开启压力很接近于工作压力的场合,或需定期开启安全阀以进行检查或吹除粘着、冻结的介质的场合。同时,也提供了一种在紧急情况下强制开启安全阀的手段。
