上海禹轩法兰楔式闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。楔形闸阀,是闸阀的一种。因其密封面与垂直中心线成某种角度即两个密封面成楔形而得名。一般情况下，两密封面成楔形的闸阀，密封面与垂直中心线的角度为2°52’、 3°30’、5°、8°、10° 等。楔形闸阀分为明杆闸阀和暗杆闸阀，楔形单闸板阀和楔形双闸板阀。驱动方式有：电动，气动，手动，气液动等，连接方式有采用法兰式、焊接式。
法兰楔式闸阀主要特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小;
2、密封面采用不锈钢和硬质合金，使用寿命长;
3、采用柔性石墨填料、密封可靠，操作轻便灵活;
4、驱动方式为手动、气动、电动、齿轮传动;
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
法兰楔式闸阀主要技术参数
| 公称压力PN（MPa） | 壳体 | 试验压力（MPa） | 上密封 | |
| 密封（液） | 密封（气） | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |

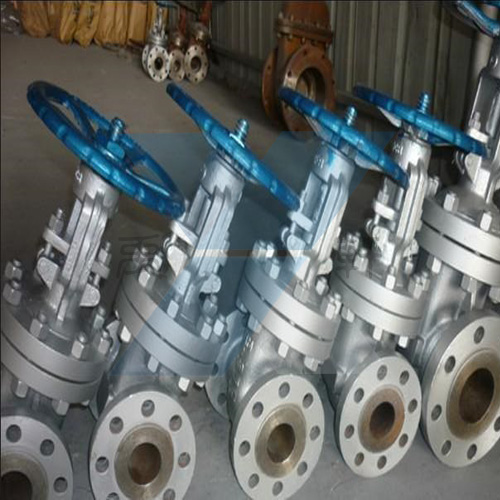

上海禹轩手动闸阀车间实物图（ Z41Y-64C-DN80) |

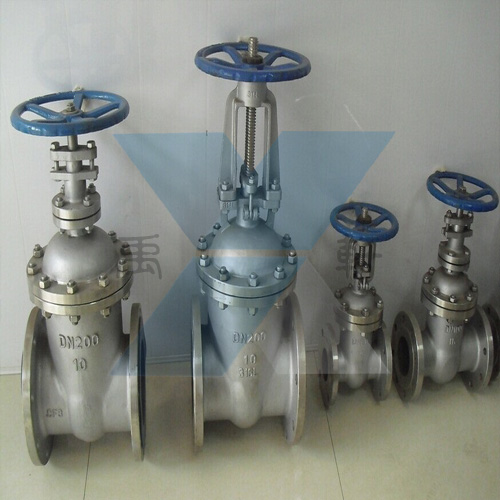

上海禹轩手动闸阀车间实物图（ Z41W-10P-DN200) |
