阀门货物需求说明

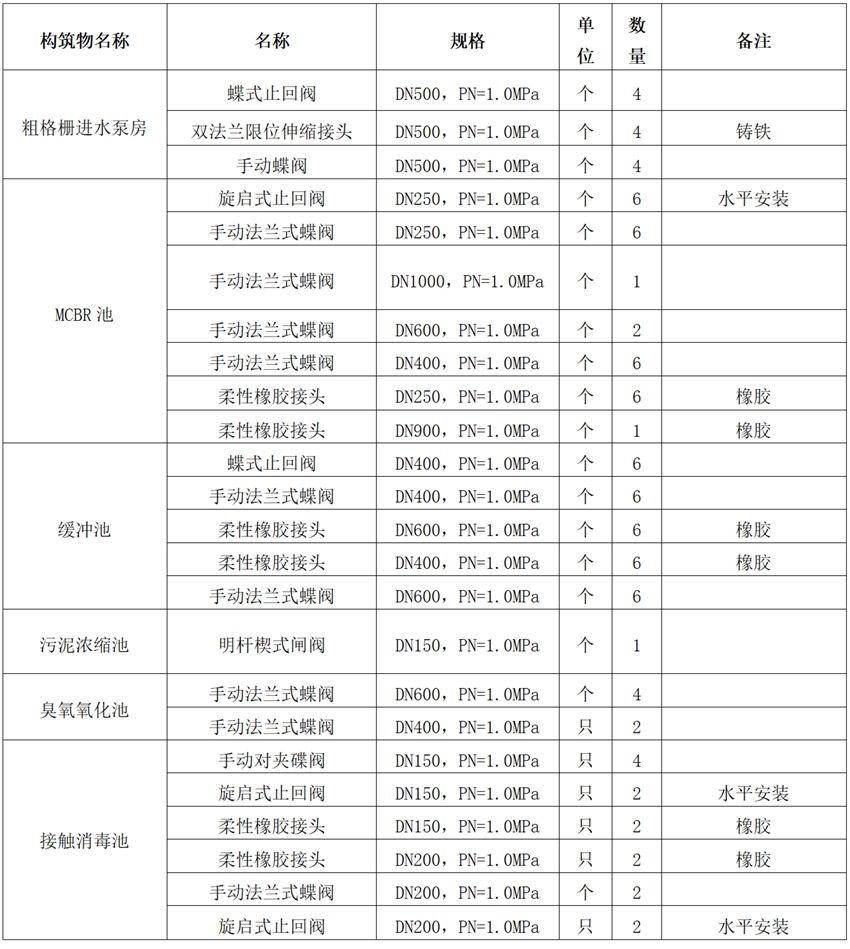

设备简述-设备清单

（1）投标人提供的阀门类设备，均应采用知名品牌产品。

（2）投标人提供的设备需参照设备清单并按招标人提供的图纸中参数匹配，结合图纸对设备选型进行校核，满足正常使用要求。

（3）本工程供货阀门均为成套设备，各阀门配套手轮或阀杆，提供有效运行所必须的附件及工具（地面以下的阀门，配套提供地上操作的阀门钥匙）。

（4）电动的阀门需配备开关型机电一体化电动头，电动执行机构要求品牌为上仪十一厂，一体化电动头应实现开、关到位、过力矩报警信号反馈、显示，设开、关、停按钮及就地/远程转换开关、开度显示，配手动启闭轮。

3.1.2基本要求

（1）本工程所有阀门制造、安装、检验与调试应以本招标文件、设计图及相关标准规范进行，如下（包括但不限于）：

GB13932-92 《通用阀门铁制旋启式止回阀》

GB12221-89 《法兰连接金属阀门结构长度》

GB4216-84 《灰铸铁管法兰尺寸》

GB13927-92 《通用阀门压力试验》

（2）要求电动的阀门应配套提供一套电动执行机构，机电一体化结构，用于控制阀门的开启、停止、关闭，可提供现场控制和远程控制两种控制方式。一体化电动执行机构防护等级为IP67。每套电动执行机构供电电源为3相5线（L1~L3、N、PE线）380/220V低压电源，并必须保证电源电缆能在一体化电动执行机构内方便地支接，以便用于附近其它设备的配电。电动执行机构内部所需的控制电源由投标人配套供应，控制电源为交流220V。

一体化电动执行机构应具有就地操作按钮、就地和远程转换开关、所有控制元器件安装于密闭的电动装置一体化控制单元内，并提供控制电缆及安装附件。

每套一体化电动执行机构应向PLC提供（包括但不仅限于）如下信号：

每台阀门的开信号（无源触点信号）

每台阀门的关信号（无源触点信号）

每台阀门的开足信号（无源触点信号）

每台阀门的关足信号（无源触点信号）

每台阀门的总故障信号（无源触点信号）

每台阀门的现场/远程状态信号（无源触点信号）

每套一体化电动执行机构应接受PLC的开/关/停命令（4~20mA信号），该控制命令由PLC提供。
