ZGB-2型抽屉式波纹阻火器
所属类别:呼吸阀
产品名称:ZGB-2型抽屉式波纹阻火器
产品标签:不锈钢抽屉式波纹阻火器,铸钢抽屉式波纹阻火器, ZGB-II抽屉阻火器
咨询热线:021-59795176
更新时间:2021-08-30 17:55:28
产品概述

 抽屉式波纹阻火器是主要用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上,其主要功能是允许易燃易爆的气体通过,对外界传入储罐的火焰起有阻止与窒息作用,其是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造,该产品可与呼吸阀配套使用,又可单独使用,内浮顶油罐通气管上,加油站地下油罐通气管上。抽屉式波纹阻火器主要采用不锈钢“N”形,双层波纹带为阻火芯件,(阻火元件)所组成。要求阻火元件的缝隙或通道尽量小,因而当火焰进入后,被阻火元件分成许多细小的火焰流,由于传热作用(气体被冷却)和器壁效应,火焰流猝灭。

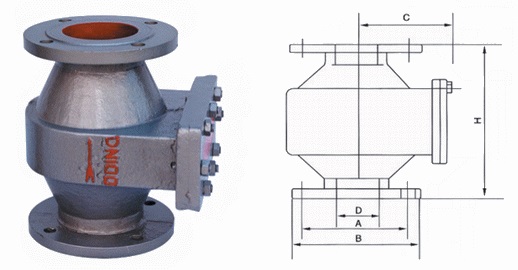

ZGB-2型抽屉式波纹阻火器结构图


ZH-1抽屉式阻火器(图1)


ZGB-2型抽屉式波纹阻火器性能

阀体材料

碳钢WCB、不锈钢304、316、

阻火芯件材料

不锈钢防爆阻火波纹板

密封件材料

耐油石棉橡胶、四氟PTFE

环境温度 ℃

≤480

公称压力(MPa)

0.6~5.0

防爆级别

BS5501:ⅡA、ⅡB、ⅡC

ZGB-2型抽屉式波纹阻火器外形和安装尺寸

规格

尺寸


D

A

B

C

H

DN50

50

110

140

114

210

DN100

100

170

205

150

284

DN150

150

225

260

185

375

DN200

200

280

315

230

445

DN250

250

335

370

276

500

DN300

300

395

435

276

500

DN400

400

495

535

335

520

DN500

500

600

640

400

550

ZGB-2型抽屉式波纹阻火器维修保养

为了确保阻火器的性能达到正常使用目的,对阻火器应定期性进行检查,(保养。阻火器每半年检查一次,检查阻火层芯子是否堵塞,变形,腐蚀等。)发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。重新安装阻火层芯子时,应保证结合面严密不得漏气。

ZH-1抽屉式阻火器(图2)

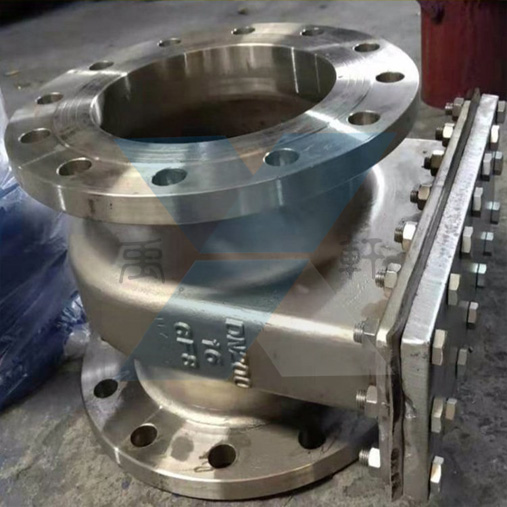

                                      ZGB-2型-16P-DN200不锈钢抽屉式阻火器

ZH-1抽屉式阻火器(图3)
                                         ZGB-2型-16C-DN100碳钢抽屉式阻火器
