内螺纹阻火器广泛用于石油管道、储罐，是防止意外火种侵入罐内，防止意外事故，是储罐防火的理想产品。是管道阻火器系列中的一个规格，其两端与管道连接不是采用常规的法兰配对连接，而是采用丝口配对连接，接口密封性，安全性较好，有利于确保气体管道长周期，满负荷的运行，主要用于天然气，液化气等可燃性气体的口径较小的管道，既利于可燃性气体运行正常，又利于设备加工制造，确保产品质量；所以特别在城市公用事业天然气，液化气等气体管道领域得到了更广泛的应用。

产品名称： 内螺纹（丝扣）阻火器

产品型号： ZGB型GZW型

产品口径： DN15-50

产品压力： 0.6-6.4MPa

制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

工作温度：-30℃-450℃。

连接方式：内螺纹、法兰、焊接、对焊。

GZW-1型丝口波纹阻火器的用途

阻火器通常安装在输送或排放易烯易爆气体的储罐和管线上。如火炬，加热燃烧系统，石油气体回收系统或其它易燃气体系统。阻火器适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、煤油、轻柴油、原油、苯、甲苯等油品及化工原料的储罐；

GZW-1内螺纹阻火器主要性能

1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。

2、耐烧性能合格，耐烧试验1小时无回火现象。

3、壳体水压试验合格。结构合理，重量轻、耐腐蚀。易检修，安装方便。阻 火器芯子采用不锈钢材料, 耐腐蚀易于清洗。

GZW-1型丝口波纹阻火器的结构组成

阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度，以承受爆炸产生的冲击压力。滤芯是阻止火焰传播的主要构件，常用的有金属网滤芯和波纹型滤芯两种。金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网，多层重叠组成。波纹型滤芯用不锈钢、铜镍合金、铝或铝合金支撑。波纹型阻火器能阻止爆燃的猛烈火焰，并能承受相应的机械和热力作用，流动阻力小，易于清洗和更换。

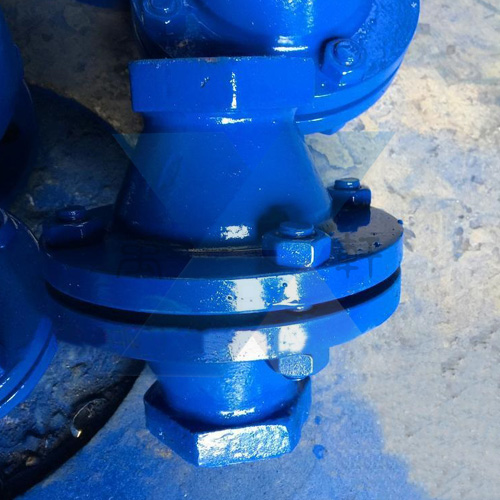

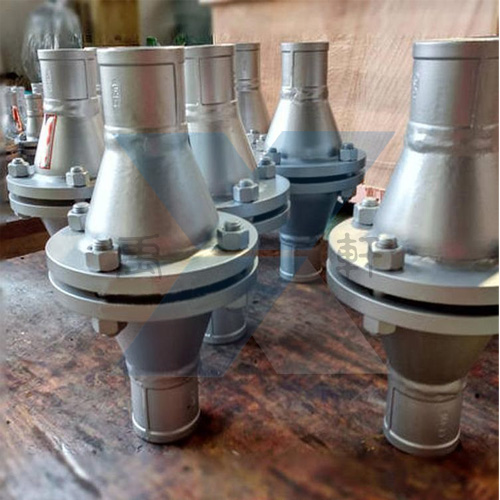

GZW-1内螺纹阻火器产品图

GZW-1型丝扣阻火器零部件材料

GZW-1型丝扣阻火器外形及连接尺寸：

GZW-1型丝扣阻火器连接尺寸：

GZW-1型丝扣阻火器的维修保养

为了确保阻火器的性能达到正常使用目的,对阻火器应定期检查、保养。

1、阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。

2、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。

3、重新安装阻火层芯子时，应保证结合面严密不得漏气。
