GFQ-2全天候呼吸阀
所属类别:呼吸阀
产品名称:GFQ-2全天候呼吸阀
产品标签:不锈钢全天候呼吸阀,铸钢全天候呼吸阀,DN50全天候呼吸阀
咨询热线:021-59795176
更新时间:2021-08-30 21:54:06
产品概述

GFQ-2全天候呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,GFQ-2全天候呼吸阀设计合理,结构简单,使用方便;是储罐的必备产品。相关产品型号有:GFQ-1全天候呼吸阀,GFQ-3全天候呼吸阀。

GFQ-2全天候呼吸阀性能及特点:

新型全天候呼吸阀壳体选用不锈钢、铸钢和铝合金,耐腐蚀性好;

阀盘采用四氟材料,耐低温,防冻性能好;

结构简单,易检修,安全方便;

新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。

GFQ-2全天候呼吸阀适用范围:

新型全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。 全天候呼吸阀可与ZGB波纹阻火器配套使用。

GFQ-2全天候呼吸阀使用说明:

全天候呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。

GFQ-2全天候呼吸阀维护与保养:

为了全天候呼吸阀使用安全,在使用前先检查导杆和阀盘是否灵活。

全天候呼吸阀要定期(6个月内)检查通气口正、负阀盘是否灵活,阀盘接触面有无损坏,如有损坏应立即检修。 检修完毕后,一切正常可重新使用。

GFQ-2全天候呼吸阀零部件材料:

阀体材料WCB、304、316、铝合金
正压阀盘材料304、316、铝合金
负压阀盘材料304、316、四氟PTFE
环境温度 ℃-30~60

GFQ-2全天候呼吸阀主要技术参数:

等级
                           操作压力
A级
+355Pa (36毫米水柱)
-295Pa (30毫米水柱)
B级
+980Pa (100毫米水柱)
-295Pa (30毫米水柱)
C级
1765Pa(180毫米水柱)
-295Pa (30毫米水柱)

GFQ-2全天候呼吸阀规格与法兰连接尺寸:

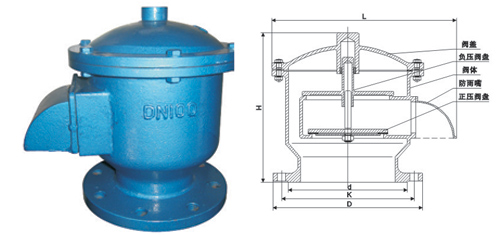

GFQ-2全天候呼吸阀(图1)

公称通径 (mm)安装尺寸(mm)
DKLHn×φ
DN25115851601654×14
DN321351001801854×18
DN401451101901904×18
DN501601252202204×18
DN801951602702608×18
DN1002151803102808×18
DN1502802403803308×22
DN20033529545038012×22
DN25039535052042012×22
DN40056551567052016×26
