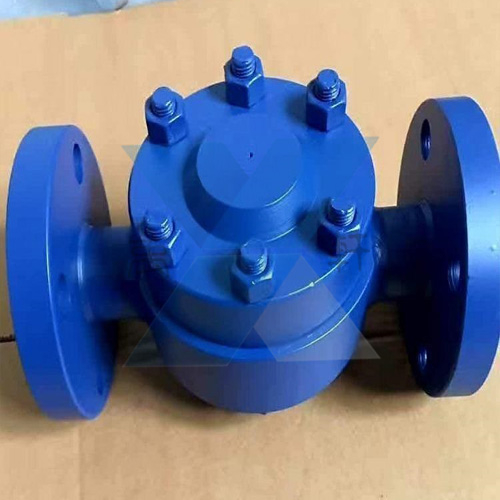

高温高压圆盘式疏水阀主要用途
CS69Y-160V高温高压圆盘式疏水阀用于高温高压的饱和和蒸汽主管和透平机的蒸汽亚临界状态使用。
高温高压圆盘式疏水阀适用范围
当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
结构特点及工用原理
（一）结构特点
带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。备有过滤网装置。该阀动作灵敏可靠，排水量大。
（二）工作原理
本疏水阀是利用热动力学特性，当凝结水排到较低压力区时会发生二次蒸发，并在粘度、密度等方面与蒸汽存在差异驱动启闭件。
高温高压圆盘式疏水阀结构示意图

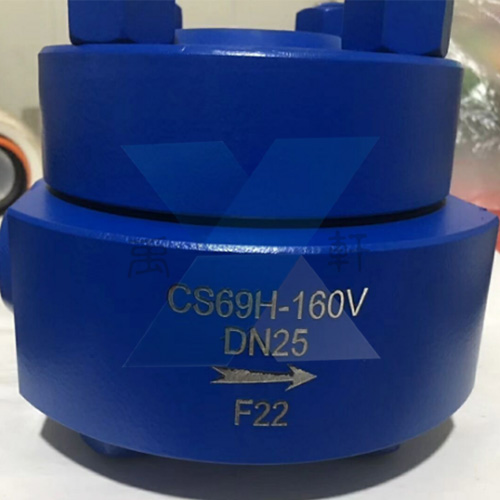

高温高压圆盘式疏水阀结构特点
阀内部装有自动吹除装置。新型皇冠式阀片、密封极为可靠。蒸汽保温装置，高效节能。
可迅速排出设备起动时的空气及冷凝结水、排量大、漏汽率小。
抗蚀性强．动作可靠，经久耐用。
在工作压力范围内，无需调整，节能效果显著。
|
|

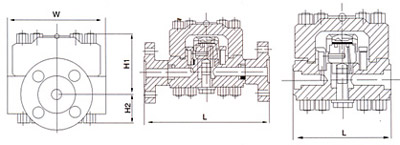

高温高压圆盘式疏水阀主要外形尺寸与连接尺寸
| 产品型号 | 口径 | 连接方式 | 最高允许温度℃ | 阀体材质 | 外形尺寸 | |||
|---|---|---|---|---|---|---|---|---|
| L | H1 | H2 | W | |||||
| HRF3 | 15 | 法兰 | 500 | WC6 | 230 | 78 | 35 | 135 |
| 20 | 法兰 | 500 | WC6 | 230 | 78 | 35 | 135 | |
| 25 | 法兰 | 500 | WC6 | 230 | 78 | 35 | 135 | |
| HRF3 | 15 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 |
| 20 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 | |
| 25 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 | |
| HRF3 | 15 | 内螺纹 | 500 | WC6 | 130 | 78 | 35 | 135 |
| 20 | 内螺纹 | 500 | WC6 | 130 | 78 | 35 | 135 | |
| 25 | 内螺纹 | 500 | WC6 | 130 | 78 | 35 | 135 | |
| HRF150 CS49H-160V | 15 | 法兰 | 500 | WC6 | 130 | 122 | 58 | 228 |
| 20 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
| 25 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
| 32 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
| 40 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
| 50 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
| HRF150 HR69H-160V | 15 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 |
| 20 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 | |
| 25 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 | |
| 32 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 | |
| 40 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 | |
| 50 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 | |
