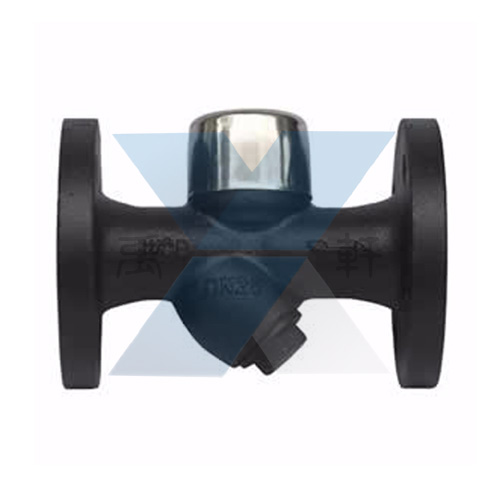

CS49H-16（Y型）圆盘式蒸汽疏水阀/复式圆盘疏水阀产品介绍
CS49H-16复式圆盘疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。
圆盘式蒸汽疏水阀产品特点:
1.体积小，重量轻，不受安装位置的限制。
2.全部材质均为不锈钢件，经久耐用，耐腐……
3.在室外不怕冷冻，能耐水击，耐过热。
4.过冷度为 8 ℃ ，漏汽率小于实际排量 3％ ，最大背压 50％。
5.结构简单，安装维修方便。
CS49H圆盘式蒸汽疏水阀结构示意图
 |  |
CS49H-16复式圆盘式蒸汽疏水阀产品性能参数
公称压力PN/Mpa | 壳体试验压力/Mpa | 动作试验压力/Mpa | 最高使用压力/Mpa | 最高使用温度/Mpa | 适用介质 |
1.6 | 3.2 | 0.8 | 1.6 | 220 | 蒸汽凝结水 |
CS49H-16复式圆盘式蒸汽疏水阀排水量
公称通径DN/mm | 压差/Mpa | ||||
0.03 | 0.1 | 0.5 | 1.0 | 1.6 | |
排量（kg/h） | |||||
15、20 | 248 | 416 | 652 | 808 | 867 |
CS49H-16复式圆盘式蒸汽疏水阀主要零件材料
零件名称 | 阀体 | 阀盖 | 阀片、阀座 | 滤网 | 阀帽 | 阀杆 | 填料 |
材料 | HT200 | 1Cr13 | 3Cr13 | 1Cr18Ni9 | QT42-10 | HPb73-3 | 填充PTFE |
CS49H-16复式圆盘式蒸汽疏水阀主要尺寸
公称通径DN/mm | 尺寸/mm | 重量/kg | ||||||||
L | D | D1 | D2 | H1 | z-φd | b | f | H2 | ||
15 | 220 | 95 | 70 | 52 | 141 | 4-φ15 | 16 | 1 | 82 | 4.1 |
20 | 220 | 100 | 75 | 58 | 141 | 4-φ15 | 18 | 1 | 82 | 4.7 |
