CS41H自由浮球式疏水阀
所属类别:疏水阀
产品名称:CS41H自由浮球式疏水阀
产品标签:法兰自由浮球式蒸汽疏水阀,螺纹自由浮球式蒸汽疏水阀,过滤器组合
咨询热线:021-59795176
更新时间:2021-09-03 16:25:07
产品概述

CS41H自由浮球式疏水阀产品简介
自由浮球式蒸汽疏水阀是一款能连续排水且性能稳定的机械型蒸汽疏水阀,气密性好、寿命长,是技术成熟型产品,适用于各种工艺加热设备,特别是工艺要求高的滚筒烘干设备(带虹吸管型)。

CS41H自由浮球式疏水阀产品特点

1.内置自动排空气装置,能排接近饱和蒸汽温度的空气,解决气阻现象,提高设备启动效率。

2. 即使凝结水负荷变化时,也能连续排除凝结水,确保工艺所需温度。

3.浮球结构避免了阀门启闭件集中磨损的问题,任意角度都能作为密封面,使用寿命长。

4.浮球经过精细研磨,其圆度误差小于直径的千分之二,实现高效密封。

5.阀座设计位于水面下,形成水封,即使低负荷工况也不会泄漏蒸汽。

6.内置大流通面积过滤器,可在线更换内件和在线清理杂质,维护方便。

CS41H自由浮球式疏水阀产品工作原理
  自由浮球式蒸汽疏水阀的结构简单,内部只有一个精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长。装置刚起动时,管道内出现空气和低温冷凝水,手动排空气阀能迅速排除不凝结气体,疏水阀开始进入工作状态,低温冷凝水流进疏水阀,这时阀腔内的浮球随凝结水液位的高低而升降,自动调节阀孔的开度,能连续的(不是间断)排放凝结水。
  由于自由浮球式疏水阀的阀座孔总是处于凝结水液位以下,形成水封,水汽自然分离,工作时达到无蒸汽泄漏。该阀的最小工作压力为0.01Mpa,从0.01Mpa至高工作压力范围内不受温度和工作压力波动的影响,能连续工作,其最小过冷度约为0℃,由于该阀能自动、连续地排除凝结水,加热设备内不会有水积聚,能使加热设备达到佳换热效率,是生产工艺加热设备的最理想疏水阀之。

CS41H自由浮球式疏水阀(图1)

1

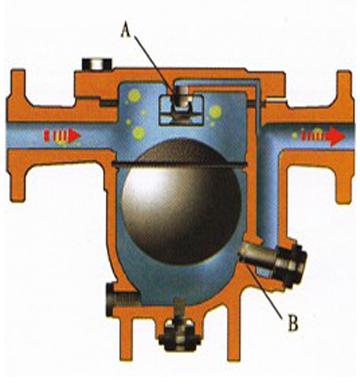

当设备刚启动时,疏水阀是凉的,膜盒感温元件收缩,阀口(A)开放,连续排出初始空气,实现快速启动。

CS41H自由浮球式疏水阀(图2)

2

当冷凝水进入疏水阀时,空气从阀口(A)排出,浮球随冷凝水液位上升,冷凝水从阀口(B)排出。

 CS41H自由浮球式疏水阀(图3)

3

当热凝水及蒸汽进入疏水阀时,膜盒内感温液体受热膨胀,带动阀片关闭阀口(A),浮球随凝结水液位调节阀口(B),排出热凝水。

CS41H自由浮球式疏水阀(图4)

4

当凝结水停止进入疏水阀时,浮球随液位下降关闭阀口(B),由于阀口(B)总是在凝结水液位以下,形成水封,无蒸汽泄漏。



产品系统结构组成

 CS41H自由浮球式疏水阀(图5)










CS41H自由浮球式疏水阀(图6)





序号

名称

材料

1

排污螺塞

碳钢

2

排污螺塞垫圈

紫铜

3

调整螺钉

碳钢

4

螺塞

碳钢

5

螺塞垫圈

不锈钢

6

调整螺钉垫圈

不锈钢

7

阀体

铸钢

8

阀座垫圈

紫铜

9

阀座螺塞

铸钢

10

阀座螺塞垫圈

不锈钢

11

阀座

不锈钢

12

卡簧

碳钢

13

连接管

不锈钢

14

阀盖垫圈

不锈钢

15

排气组件

不锈钢

16

排气组件垫圈

紫铜

17

铆钉

不锈钢

18

铭牌

不锈钢

19

阀盖螺栓

碳钢

20

阀盖

铸钢

21

过滤网

不锈钢

22

自由浮球

不锈钢

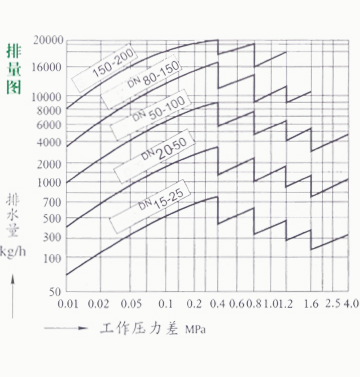

排量表

CS41H自由浮球式疏水阀(图7)
CS41H自由浮球式疏水阀主要外型及连接尺寸

尺寸型号CS11H-16C
口径DN152025324050
L150150150270280290
H195195195250290300
H1103103103108108108
产品型号口径尺寸
DNLHDD1D2bfZ-Φd
CS41H-16/25/40C-B151951959565451424-Φ14
2019520010575551424-Φ14
2521522511585651424-Φ14
CS41H-16/25/40C-D2527024511585651424-Φ14
32270250135100781624-Φ18
40280290145110851634-Φ18
502903001601251001634-Φ18
CS41H-16/25C-F504103801601251001634-Φ18
654103801801451201834-Φ18
804304201951601352038-Φ18
1004304402151801552038-Φ18
1254805102452101852238-Φ18
1504805102802402102438-Φ23
