GA42H-16/25/40/100C型单杠杆安全阀用途
GA42H型单杠杆安全阀适用于温度≤450°C的空气、蒸汽等介质的设备和管路上作为超压保护装置,防止压力超过允许最高值。

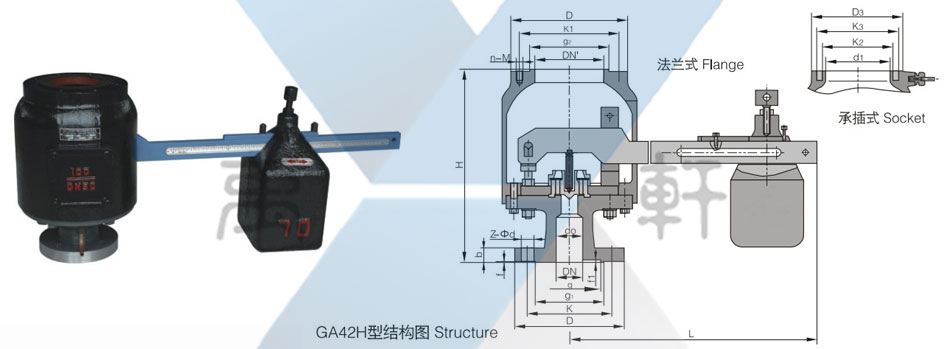

GA42H-16/25/40/100C型单杠杆安全阀主要连接尺寸
型号 | 公称通径 DN(mm) | 尺寸 (mm) | |||||||||||||||||||
do | D | K | gi | g | f | fi | b | Z-6d | L | 出口 法兰式 | 出口 承插式 | ||||||||||
DN' | g2 | Ki | Di | n-M | di | K2' | Ki' | Di' | |||||||||||||
GA42H-16 | 50 | 40 | 165 | 125 | 100 | / | 3 | / | 16 | 4-18 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
GA42H-25 | 50 | 40 | 165 | 125 | 100 | / | 3 | / | 20 | 4-18 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
GA42H-40 | 50 | 40 | 165 | 125 | 100 | 88 | 3 | 4 | 20 | 4-18 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
GA42H-64 | 50 | 40 | 175 | 135 | 105 | 88 | 3 | 4 | 26 | 4-23 | 420 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 | |
GA42H-100 | 50 | 40 | 195 | 145 | 112 | 88 | 3 | 4 | 28 | 4-25 | 840 | 420 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
