GA44H-16/25/40/64C型双杠杆安全阀用途
GA44H型双杠杆安全阀适用于温度≤450°C的电站锅炉和压力容器上，防止压力超过允许最高值，介质可为蒸汽、空气,等介质的设备和管路上作为超压保护装置。

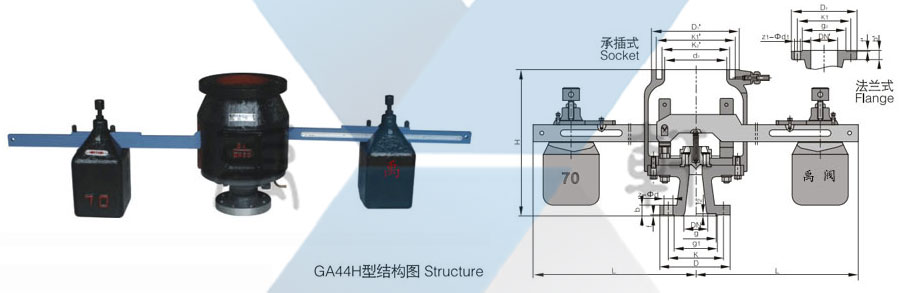

GA44H-16/25/40/64C型双杠杆安全阀主要连接尺
公称通径 DN(mm) | 尺寸 | ||||||||||||||||||||||
do-z | D | K | gi | g | f | fi | b | Z-0d | L | —H | 出口法兰式 | 出口承插式 | |||||||||||
DN' | g2 | Ki | Di | bi | f' | Zi-<tdi | di | K2‘ | Ki' | Df | |||||||||||||
GA44H-16 | 80 | 50x2 | 200 | 160 | 135 | — | 3 | 一 | 20 | 8-18 | 410 | 900 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 | 120 | 145 | 162 | 190 |
GA44H-25 | 80 | 50x2 | 200 | 160 | 135 | — | 3 | — | 22 | 8-18 | 410 | 900 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 | 120 | 145 | 162 | 190 |
GA44H-40 | 80 | 50x2 | 200 | 160 | 135 | 121 | 3 | 4 | 22 | 8-18 | 900 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 | 120 | 145 | 162 | 190 | |
GA44H-64 | 80 | 40x2 | 210 | 170 | 140 | 121 | 3 | 4 | 30 | 8-23 | 480 | 900 | 200 | 255|280 | 315 | 24 | 3 | 8-18 | 200 | 218 | 253 | 285 | |
