A68Y弹簧全启式安全阀说明
A68Y弹簧全启式安全阀主要用于电站锅炉、压力容器、减温减压装置上.保证设 备安全运行。
A68Y弹簧全启式安全阀结构简述
1、弹簧全启式安全阀具有结构简单、密封性能好、幵启压力准确、排放能力大、回座压差小、调整方便等為点。
2、喷嘴型阀座：阀座为拉伐尔喷嘴型阀座.蒸汽流经阀座出口处时达到音速，排放系数大.阀座密封面堆焊钴络钨硬质合金，耐磨抗冲蚀，寿命长。
3、热弹性阀瓣：阀瓣设计为热弹性结构.利用其在介压力下微小的変形，提高密封能力.克服安全阀在介质压力下临近整定压力时的前泄现象.阀瓣密封面采用好的淬火技术. 提高了硬度、耐磨性、抗冲性。
4、上调节圈：通过调整上调节圈，改变由阀座排放出的介质流动方向，使阀门获得合适的回座压力。
5、下调节圈：通过调整下调节圈.使阀门在启跳时迅速达到全开。
6、背压调整套：调整阀瓣背压的辅助机构.通过背压调整套调整，可获得合适的回座压力。
A68Y弹簧全启式安全阀安装说明
1、安全阀必须垂直安装，并直接安装在容器或管道的的接头上，接头内径应不小于安全阀的进口通径。
2、安全阀的出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径时比阀门出口直径大.长度尽可能短.避免拐弯.排放管及膨胀节重量力而不应作用在安全阀上.应固定在建筑上，排放管的中心线与阀体的中心线间距离尽可能的短。
3、消声器的出口处要有足够的面积.防止产生背压影响阀门的排放能力。
4、排放管底端、阀体底端应装有蔬水管：背压调整套岀口一定要装设短弯管。

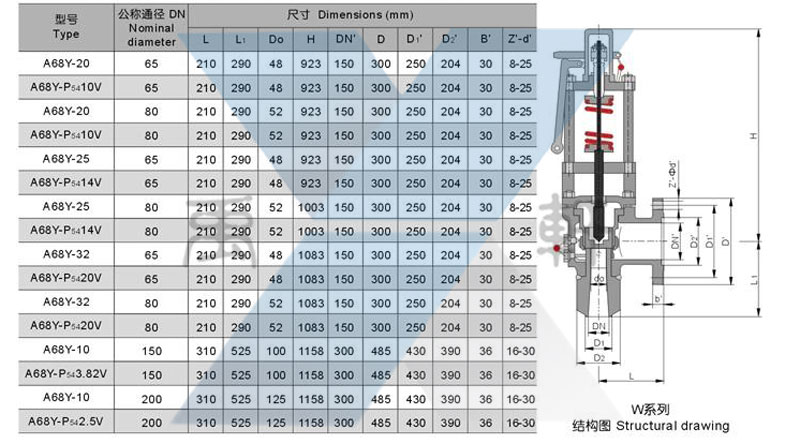

A68Y弹簧全启式安全阀(W系列)外形及连接尺寸

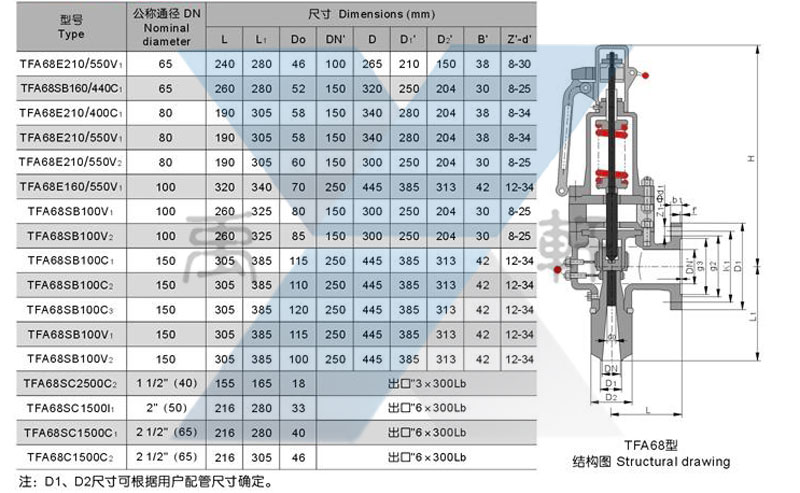

TFA68Y弹簧全启式安全阀主要连接尺寸
