SP系列德标安全阀
所属类别:安全阀
产品名称:SP系列德标安全阀
产品标签:SPA42Y德标安全阀,SPA44Y德标安全阀,SPA48型德标安全阀,天然气德标安全阀
咨询热线:021-59795176
更新时间:2021-10-15 15:01:47
产品概述

SPA42/A44/A48型德标安全阀用途

SPA42/A44/A48型德标安全阀主要用于石油、天然气、化工、电力、城市燃气等领域,作为超压保护装置,具有动作精度高,重复性好,回座准确,操作维护方便等特点。

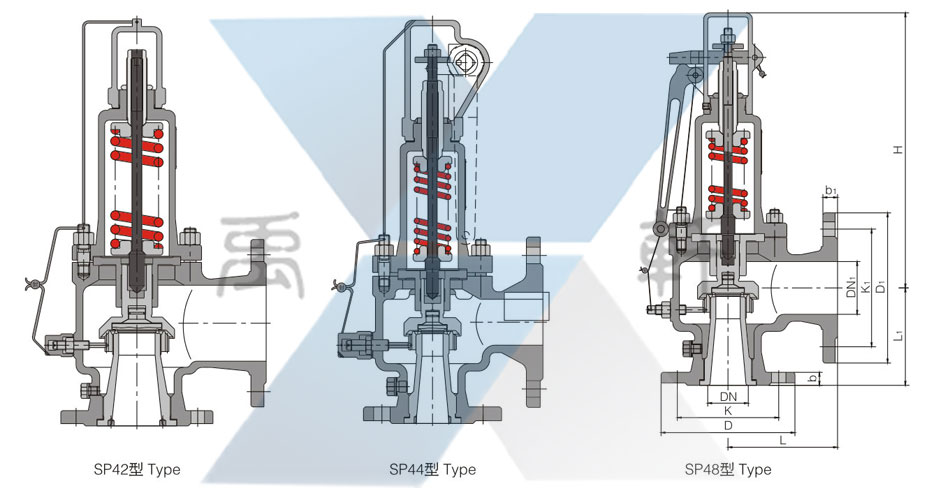

SPA42/A44/A48型德标安全阀结构图
SP系列德标女全阀(图1)







型号

公称压力PN

阀体材质

公称通径DN

工作温度

SP A42/A44/A48

PN40/16

铸钢

DN20/32-DN150/250

-10°C~+450cC

SP A42/A44/A48

PN40/16

不锈钢

DN20/32-DN100/150

-60P ~ +400P



DN

20/32

25/40

32/50

40/65

50/80

65/100

80/125

100/150

125/200

150/250

流通孔径(mm)

12

16

20

25

32

40

48

65

80

90

SP系列德标安全阀主要连接尺寸

SP A42/A44/A48型安全阀

DNxDNi

20x32

25x40

32x50

40x65

50x80

65x100

80x125

100x150

125x200

150x250

D

PN16

105

115

140

150

165

185

200

220

250

285

PN40

105

115

140

150

165

185

200

235

270

300

K

PN16

75

85

100

110

125

145

160

180

210

240

PN40

75

85

100

110

125

145

160

190

220

250

b

20

20

20

21

22

24

26

28

31

34

Di

PN16

140

150

165

185

200

220

250

285

340

405

Ki

100

110

125

145

160

180

210

240

295

355

bi

19

19

20

20

20

20

22

22

27

29

L

85

100

110

115

120

140

160

180

200

225

Li

95

105

115

140

150

170

195

220

250

285

"H

309

306

315

328

346

435

455

600

653

680

排污孔(带螺塞)

G3/8"

G1/2"
