WJ41H德标波纹管截止阀

所属类别：波纹管阀门

产品名称：WJ41H德标波纹管截止阀

产品标签：WJ41H-25C-DN80德标波纹管截止阀,法兰波纹管截止阀,

咨询热线：021-59795176

更新时间：2021-08-24 17:45:31

产品概述

波纹管截止阀也叫波纹管密封截止阀，通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏的设计。波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。

WJ41H德标波纹管截止阀(图1)

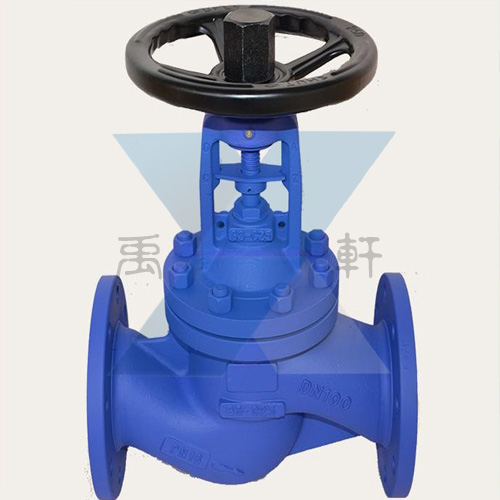

WJ41H-16C-DN65德标波纹管截止阀

WJ41H德标波纹管截止阀(图2)

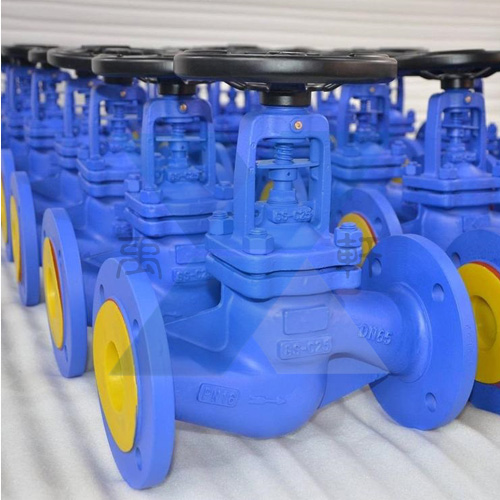

WJ41H-16C-DN100德标波纹管截止阀

WJ41H德标波纹管截止阀产品特点：

1、产品结构合理、密封性能可靠、造型美观；

2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；

3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；

4、直角式德标波纹管截止阀双重密封，性能更可靠；

5、阀杆升降位置指示，更直观；

6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

WJ41H德标波纹管截止阀技术规范

结构长度 face to face dimension	DIN3202
连接法兰 flanged ends	DIN2543-2545
试验和检验 test&inspection	DIN3230

WJ41H德标波纹管截止阀产品性能规范

公称压力(MPa) nominal pressure	壳体试验压力(MPa) shell test	密封试验压力(MPa) sealing test	适用温度(℃) suitable temp	适用介质 suitable madium
1.6	2.4	1.76	-20℃-450℃	水、蒸汽、油品等 water,steam,oil,etc.
2.5	3.75	2.75
4.0	6.0	4.4

WJ41H德标波纹管截止阀主要零部件材质

序号NO.	名称part name	材质material
1	阀体body	GS-C25、CF8、CF3
2	阀瓣disc	2CR13、F304、F316
3	轴销hinge pin	F304、F316
4	波纹管组件bellows combination	F304、F316L
5	阀盖bonnet	GS-C25、CF8、CF3
6	填料packing	柔性石墨Flexible graphite、PTFE
7	压套gland	25#、F304、F316
8	定位片locator	25#、F304、F316
9	阀杆螺母stem nut	铜合金ZQA19-4
10	手轮hand wheel	碳钢carbon steel
11	并帽cap	25#
12	油杯oil cup	黄铜brass
13	六角螺母hexagon nut	ASTMA193 2H、A193-8、A193-8M
14	双头螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
15	垫片gasket	柔性石墨+不锈钢 flexible graphite+stainless steel、PTFE
16	阀杆stem	2Cr13、F304、F316

波纹管截止阀外形尺寸各连接尺寸

PN	DN	L	D	D1	D2	B	f	H	N-ф	H
1.6	15	130	95	65	45	16	2	191	4-14	6
	20	150	105	75	58	18	2	191	4-14	6
	25	160	115	85	68	18	2	197	4-14	8
	32	180	140	100	78	18	2	200	4-18	8
	40	200	150	110	88	18	3	218	4-18	13
	50	230	165	125	102	20	3	220	4-18	13
	65	290	185	145	122	20	3	238	4-18	16
	80	310	200	160	138	20	3	257	4-18	20
	100	350	220	180	158	20	3	340	4-18	25
	125	400	250	210	188	22	3	360	4-18	32
	150	480	285	240	212	22	3	390	8-22	40
	200	600	340	295	268	24	3	530	12-22	50
2.5	15	130	95	65	45	16	2	191	4-14	6
	20	150	105	75	58	18	2	191	4-14	6
	25	160	115	85	68	18	2	197	4-14	8
	32	180	140	100	78	18	2	200	4-18	8
	40	200	150	110	88	18	3	218	4-18	13
	50	230	165	125	102	20	3	220	4-18	13
	65	290	180	145	122	22	3	238	4-18	16
	80	310	200	160	138	24	3	257	4-18	20
	100	350	235	190	162	24	3	340	8-22	25
	125	400	270	220	188	26	3	360	8-26	32
	150	480	300	250	218	28	3	390	8-26	40
	200	600	360	310	278	30	3	530	12-26	50
4.0	15	130	95	65	45	16	2	191	4-14	6
	20	150	105	75	58	18	2	191	4-14	6
	25	160	115	85	68	18	2	197	4-14	8
	32	180	140	100	78	18	2	200	4-18	8
	40	200	150	110	88	18	3	218	4-18	13
	50	230	165	125	102	20	3	220	4-18	13
	65	290	185	145	122	22	3	238	4-18	16
	80	310	200	160	138	24	3	257	8-18	20
	100	350	235	190	162	24	3	340	8-22	25
	125	400	270	220	188	26	3	360	8-26	32
	150	480	300	250	218	28	3	390	8-26	40
