WJ641H波纹管气动切断阀
所属类别:波纹管阀门
产品名称:WJ641H波纹管气动切断阀
产品标签:气动波纹管截止阀,波纹管气动切断阀原理,气动切断式的截止阀
咨询热线:021-59795176
更新时间:2021-08-24 21:27:12
产品概述

上海禹轩气动波纹管截止阀生产厂家,WJ641H是一种气动切断式的截止阀。气动波纹管截止阀利用压缩空气,驱动气动活塞执行机构,带动阀瓣,达到启闭阀门控制流体的目的,实现远距离控制和自动化控制。气动波纹管截止阀在工作状态:当电磁阀通电打开气源,阀门开启;即断电、电磁阀自动排气,阀门自动关闭。气动波纹管阀门与远距离的控制台(微机)配套使用,利用气源控制阀门的开启和关闭。采用波纹管密封结构,改动密封为静密封,密封性能大大提高;实现了双重密封,不锈钢波纹管保护密封,阀杆填料保护密封,若波纹管失效,阀杆填料也会避免泄漏;确保阀门在高温高压、介质渗透强的情况下无泄露;密封面可堆焊不锈钢或钴基硬质合金或采用非金属材料等多种组合,组成耐磨、耐腐、抗摩擦性能好、使用寿命长的密封组合以满足各种工况要求;确保阀门即无外漏又无内泄现象。

波纹管截止阀内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀塞振动引起阀杆振动。适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。

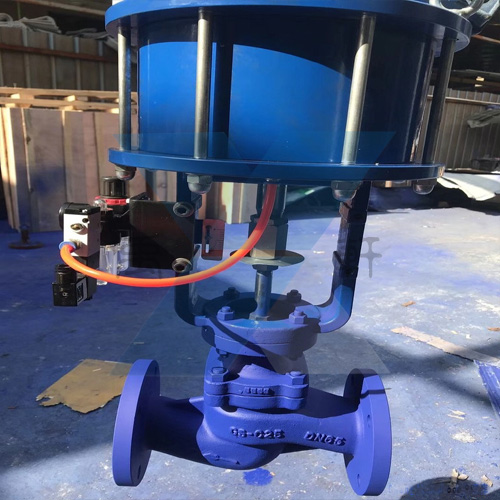

WJ641H波纹管气动切断阀(图1)

WJ641H波纹管气动切断阀产品特点:

1、产品结构合理、密封性能可靠、造型美观;

2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长;

3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;

4、直角式德标波纹管截止阀双重密封,性能更可靠;

5、阀杆升降位置指示,更直观;

6、零件材质,法兰和对焊编号尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

WJ641H波纹管气动切断阀是一种气动切断式的截止阀,常开型的气动波纹管切断阀,在工作状态电磁阀通电打开气源阀门开启,即断电.  电磁阀 自动排气阀门自动关闭,与远距离的控制台(微机)配套使用,利用气源控制阀门的开启和关闭。

双重的蜜蜂设计(波纹管+填料)若波纹管失效,阀杆填料也会避免泄露,保证阀杆的零泄露,提供无需维修条件。

当事故发生时,阀门线圈瞬时断电,触发二位三通电磁阀快速排气并进入自锁状态。此时,即使撤区电源.  气源。阀门仍处于关闭状态不会重新自动打开。

当工作人员处理事故时,必须是无气源压力,无电源的状态下进行维修,事故处理完后,人工重新开启阀门,才会恢复供气,即通电通气。

阀门采用先导式阀瓣,开启轻松灵活,即使压力达到1.6MPa开启也 十分轻松,当执行器给压时,先导阀开启。当执行器卸压时本阀自动关闭,本阀采用止回阀原理,只能单向截断,安装时必须注意阀门流向道标志(本阀流道方向高进低出)

WJ641H波纹管气动切断阀--性能规范表

公称压力 1.6 MPa

试验压力 强度试验  2.4

上密封试验 1.76

密封试验 1.76

气密封试验 0.6

最高工作温度 -29~+300 ℃

适用介质 : 水 ,蒸汽 ,热油等

WJ641H波纹管气动切断阀--技术数据表

驱动方式  隔膜式执行器

电气动 气开式 单作用

关闭时间 少于1秒 ≤1S

执行器工作压力 ≥0.5 MPa

流量 0-12 M/h

工作压力 0.1-1.6 MPa

电磁阀电压 电流  直流:DC24V4-20mA 交流:AC220V

电磁阀防爆等级 EexmllT4/EexllT5

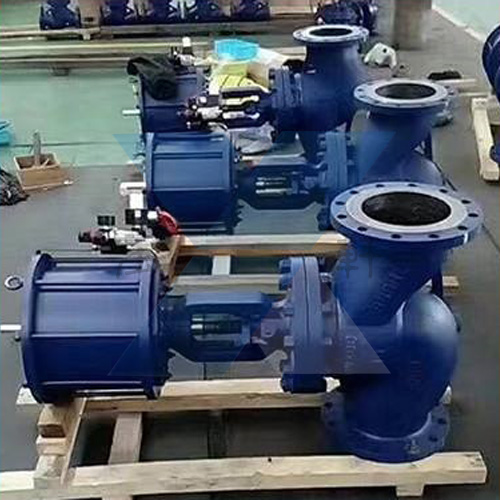

WJ641H波纹管气动切断阀(图2)

                          WJ641H-16C-DN65气动波纹管截止阀

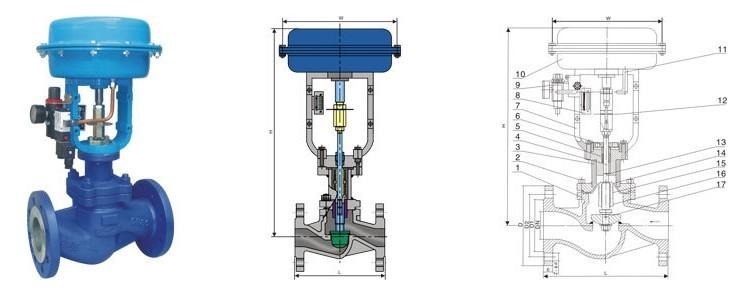

WJ641H波纹管气动切断阀(图3)

                    WJ641H-16C-DN200气动波纹管截止阀
