WJ61H焊接波纹管截止阀是一种采用焊接连接方式的波纹管截止阀,是具有良好密封性能、运输轻便、方便的截止阀,它的密封是波纹管结构,所以称之为波纹管截止阀,这样的配置可以减少介质的泄露,提高工作效率,保证管道设备的运行。
焊接波纹管截止阀密封面材质为堆焊Co基硬质合金,阀杆都是由氮化处理,有良好的抗腐和抗摩擦性能,常用的波纹管截止阀标准一般都是美标、德标用的比较多。
WJ61H德标焊接波纹管截止阀产品特性:
1、双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免泄漏,并符合国际密封标准
2、没有流体损失,降低能源损失,提高工厂设备
3、使用寿命长,减少次数,降低经营成本
4、坚固耐用的波纹管密封设计,提高了阀杆的零泄漏,提供无需维护的条件
5、气体介质阀座采用PTFE软密封材料提高本阀的密封性
6、耐高温≤425℃阀座采用锥面硬密封。达到气密性能零泄漏
WJ61H德标焊接波纹管截止阀产品原理:

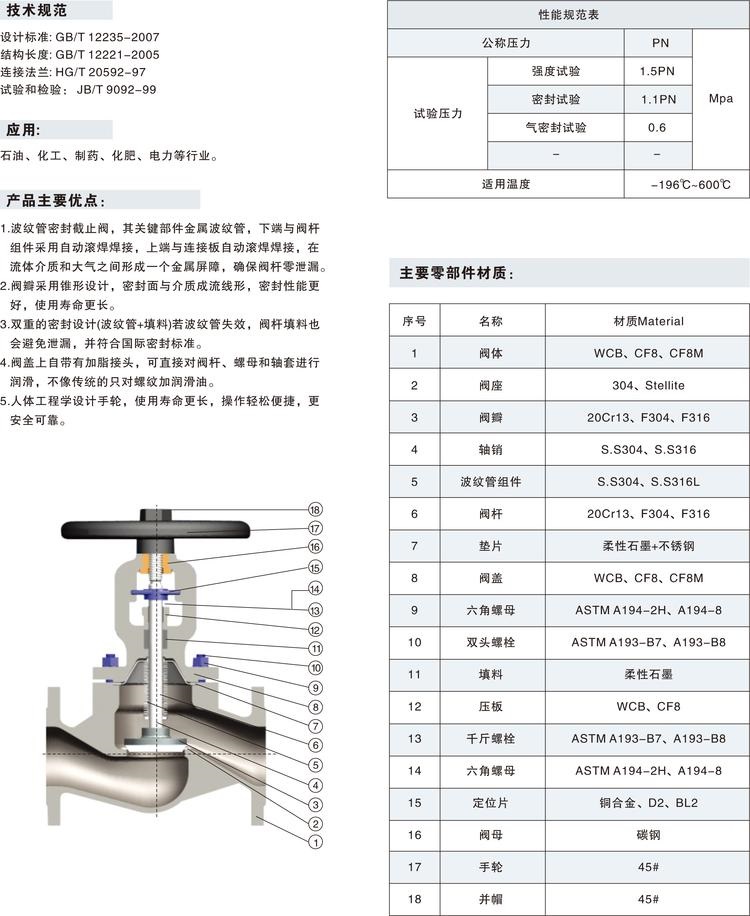

WJ61H焊接波纹管截止阀内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆。焊接波纹管截止阀另一端置于阀体和阀盖之间构成静密封。焊接波纹管截止阀适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。波纹管阀门采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀塞振动引起阀杆振动。
WJ61H德标焊接波纹管截止阀执行标准表
结构形式 construction | BB-BG-OS&Y |
驱动方式 operation | 手动hand-operated |
气动 pneumatic | |
设计标准 design standard | DIN3356 |

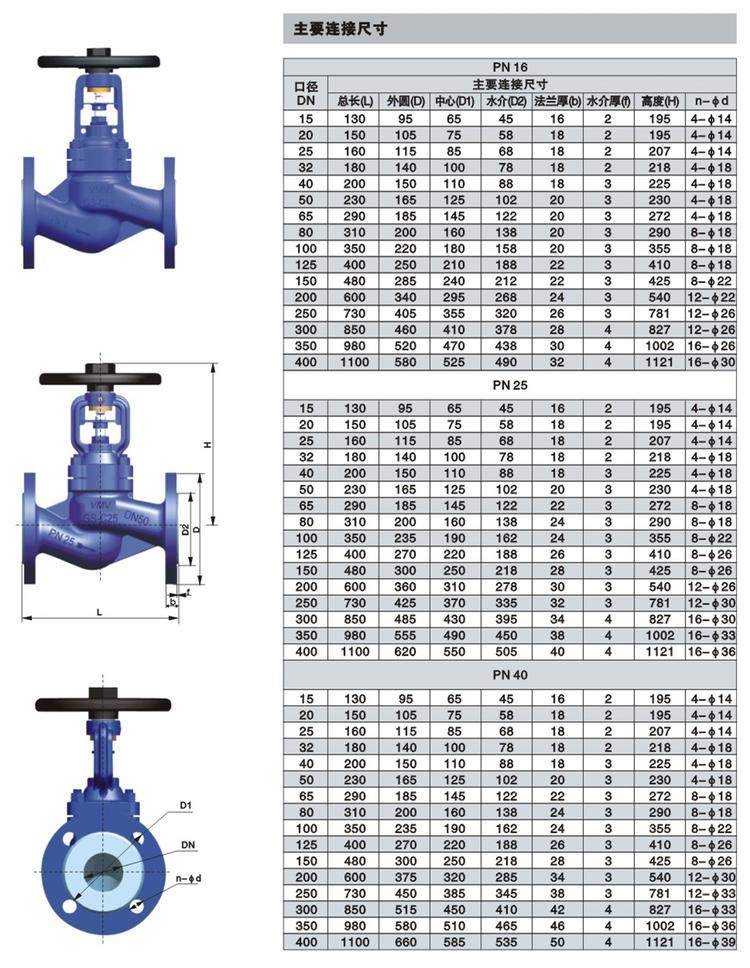

结构长度 face to face dimension | DIN3202 |
连接法兰 flanged ends | DIN2543-2545 |
试验和检验 test&inspection | DIN3230 |
WJ61H德标焊接波纹管截止阀性能规范
公称压力(MPa) nominal pressure | 壳体试验压力(MPa) shell test | 密封试验压力(MPa) sealing test | 适用温度(℃) suitable temp | 适用介质 suitable madium |
1.6 | 2.4 | 1.76 | -20℃-350℃ | 水、蒸汽、油品等 water,steam,oil,etc. |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 |
WJ61H德标焊接波纹管截止阀相关参数
适用范围 | 适用介质 | 蒸气系统、天然气、有毒废气净化、真空装置、热油系统、加热设备、 冷冻系统、氨、热水、电站等 | |||||||||
适用温度 | -20——350℃ | ||||||||||
采用标准 | 制造标准:DIN3356 | 检验试验标准:DIN3230 | |||||||||
结构长度标准:DIN3202 | 对焊口标准:DIN3239 | ||||||||||
法兰标准:DIN2543-2545 | |||||||||||
材 质 | 阀 体 | 阀 盖 | 阀 杆 | 阀 瓣 | 密 封 面 | 填 料 | |||||
WCB | WCB | WCB | 13Gr | 2Gr | 2Gr | 柔性石墨 | |||||
304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 | |||||
316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 | |||||
304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 | |||||
316L | CF3 | CF3 | 316 | 316L | 316L | 柔性石墨 | |||||
特 点 | 波纹管密封阀杆 | 双层、三层波纹管 | 双重密封 | ||||||||
无升降手轮 | 位置指示 | 方便 |
