JY41Y-16P氧气截止阀

所属类别：不锈钢阀门

产品名称：JY41Y-16P氧气截止阀

产品标签：JY41Y-25P法兰氧气截止阀,JY41Y-40P不锈钢氧气截止阀

咨询热线：021-59795176

更新时间：2021-07-12 17:45:01

产品概述

氧气截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

氧气截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到zui大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

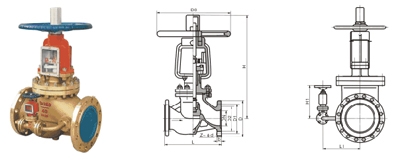

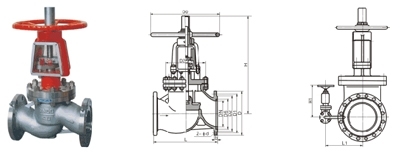

JY41Y-16P氧气截止阀结构示意图

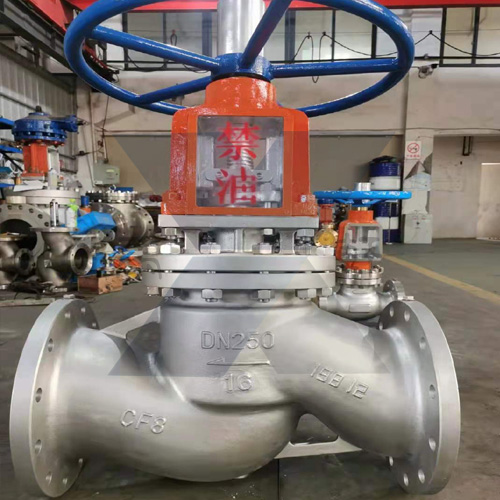

JY41Y-16P氧气截止阀(图1)

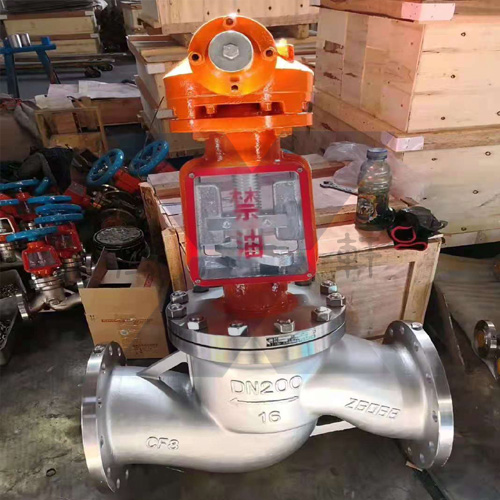

JY41Y-16P氧气截止阀(图2)

JY41Y-16P氧气截止阀特点：
(1)结构比闸阀简单，制造与维修都较方便。

(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。

　　(3)启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。

　　(4)启闭力矩大、启闭较费力，启闭时间校长。

　　(5)流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。

　　(6)介质流动方向公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流.以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。

　　(7)全开时阀瓣经常受冲蚀。

　　JY41Y-16P氧气截止阀主要连接尺寸

型号 Type	公称通径 DN(mm)	尺寸（mm）
型号 Type	公称通径 DN(mm)	L	D	D1	D2	b-f	Z-φd	H	D0
JY41W-16	15	130	95	65	45	14-2	4-14	195	100
	20	150	105	75	55	14-2	4-14	215	120
	25	160	115	85	65	14-2	4-14	240	140
	32	180	135	100	78	16-2	4-18	250	160
	40	200	145	110	85	16-3	4-18	285	200
	50	230	160	125	100	16-3	4-18	300	220
	65	290	180	145	120	18-3	4-18	345	240
	80	310	195	160	135	20-3	8-18	350	280
	100	350	215	180	155	20-3	8-18	410	320
	125	400	245	210	185	22-3	8-18	470	350
	150	480	280	240	210	24-3	8-23	495	400
	200	600	335	295	265	26-3	12-23	580	450
	250	650	405	355	320	30-3	12-25	680	550
	300	750	460	410	375	30-3	12-25	850	600
JY41W-25	15	130	95	65	45	16-2	4-14	195	100
	20	150	105	75	55	16-2	4-14	215	120
	25	160	115	85	65	16-2	4-14	240	140
	32	180	135	100	78	18-2	4-18	250	160
	40	200	145	110	85	18-3	4-18	285	200
	50	230	160	125	100	20-3	4-18	300	220
	65	290	180	145	120	22-3	8-18	345	240
	80	310	195	160	135	22-3	8-18	350	280
	100	350	230	190	160	24-3	8-23	410	320
	125	400	270	220	188	28-3	8-25	470	350
	150	480	300	250	218	30-3	8-25	495	400
	200	600	360	310	278	34-3	12-25	600	450
	250	650	425	370	335	36-3	12-30	680	550
	300	750	485	430	390	40-4	16-30	850	600

JY41Y-16P氧气截止阀主要连接尺寸

型号 Type	公称通径 DN(mm)	尺寸（mm）
型号 Type	公称通径 DN(mm)	L	D	D1	D2		b-f	Z-φd	H
JY41W-40	15	130	95	65	45	40	16-2	4-14	195
	20	150	105	75	55	51	16-2	4-14	215
	25	160	115	85	65	58	16-2	4-14	240
	32	180	135	100	78	66	18-2	4-18	250
	40	200	145	110	85	76	18-3	4-18	285
	50	230	160	125	100	88	20-3	4-18	300
	65	290	180	145	120	110	22-3	8-18	345
	80	310	195	160	135	121	22-3	8-18	350
	100	350	230	190	160	150	24-3	8-23	410
	125	400	270	220	188	176	28-3	8-25	470
	150	480	300	250	218	204	30-3	12-30	495
	200	600	375	320	282	260	38-3	4-14	600
JY41H-64	15	170	105	75	55	41	18-2	4-18	230
	20	190	125	90	68	51	20-2	4-18	250
	25	210	135	100	78	58	22-2	4-23	260
	32	230	150	110	82	66	24-2	4-23	300
	40	260	165	125	95	76	24-3	4-23	330
	50	300	175	135	105	88	26-3	8-23	380
	65	340	200	160	130	110	28-3	8-23	400
	80	380	210	170	140	121	30-3	8-23	430
	100	430	250	200	168	150	32-3	8-25	500
	125	500	295	240	202	176	36-3	8-30	600
	150	550	340	280	240	204	38-3	8-34	680
	200	650	405	345	300	260	44-3	12-34	800

JY41Y-16P氧气截止阀(图3)

JY41Y-16P伞齿轮氧气截止阀

JY41Y-16P氧气截止阀(图4)

JY41Y-16P手动氧气截止阀
