Q347F-25P蜗轮不锈钢球阀
所属类别:不锈钢阀门
产品名称:Q347F-25P蜗轮不锈钢球阀
产品标签:硬密封不锈钢球阀,Q347Y-40P蜗轮不锈钢球阀,固定法兰式不锈钢球阀
咨询热线:021-59795176
更新时间:2021-07-13 19:12:48
产品概述

蜗轮不锈钢球阀适用于工作温度-28~300℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。

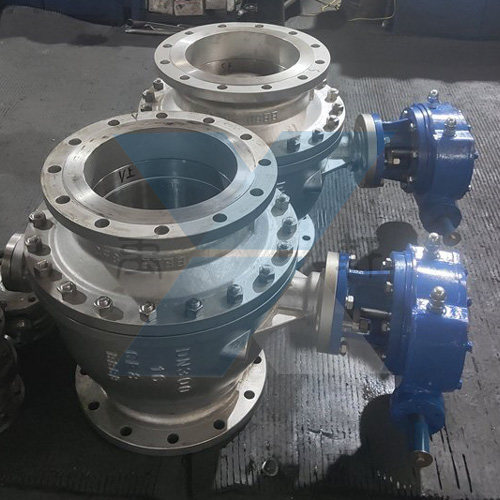

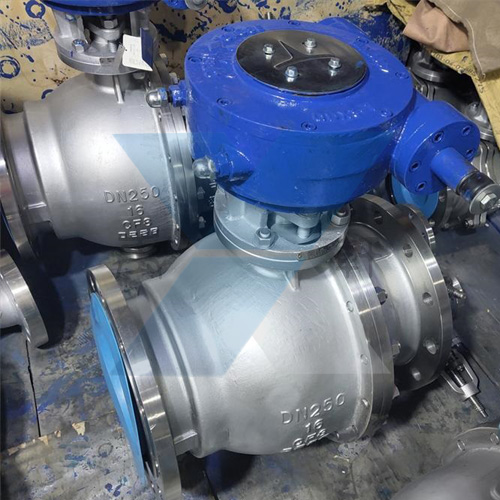

Q347F-25P蜗轮不锈钢球阀(图1)Q347F-25P蜗轮不锈钢球阀(图2)

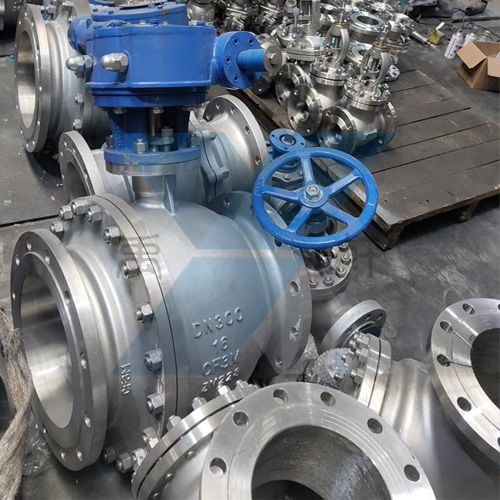

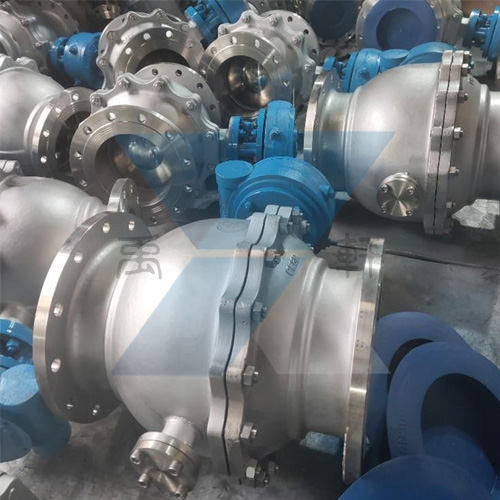

Q347F-25P蜗轮不锈钢球阀(图3)Q347F-25P蜗轮不锈钢球阀(图4)

Q347F-25P蜗轮不锈钢球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个点。


Q347F-25P蜗轮不锈钢球阀特点及优点:

1、双阻塞与排放功能:固定球阀采用弹簧预紧浮动阀座,无论阀门处于全开或全关状态时,上下游侧的阀座使流体阻断,阀体中腔滞留物通过排放阀排泄。

2、自动泄压功能:阀门体腔停留介质温度升高而引起异常升压时,不需通过安全阀,而仅靠阀座功能就可自动泄压,这对保证阀门在输送液体介质时的安全性非常重要。

3、防火安全结构:阀门都具备防火安全功能,其设计、制造均遵循API607和API6FA规范要求。


Q347F-25P蜗轮不锈钢球阀产品参数:

适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
适用温度:-196~350℃
驱动方式:手动、气动、电动、液动等。
公称通径:DN25-8001"~32"


Q347F-25P蜗轮不锈钢球阀主要零件及材质:

序号
NO

零件名称

材质

GB

ASTM

1

阀体

WCB

A2116-WCB

2

弹簧

60Si2aMn

AISI 9260

3

密封圈

PTFE

PTFE

4

垫片

PTFE

PTFE

5

排污螺母

25

A105

6

"0" 型密封圈

橡胶

橡胶

7

底盖

25

A105

8

螺钉

35

A193-B7

9

固定轴

1Cr13

A276-410

10

滑动轴承

PTFE

PTFE

11

球体

1C18Ni9Ti

SS304

12

阀盖

WCB

A216-WCB

13

阀座

25

A105

14

阀杆

1Cr33

A276-410

15

螺柱

35CrMoA

A193-B7

16

螺母

35

A194-2H

17

压套

25

A105

18

填料

PTFE

PTFE

19

支架

WCB

A216-WCB

20

填料压盖

WCB

A2116-WCB

21

键 Key

45

AISI C 1045


Q347F-25P蜗轮不锈钢球阀技术规范:

设计依据

国标系列

美标系列

设计标准

GB/T12237

AP16D

ANSI B16.34

法兰连接结构长度

GB/T12221

AP16D

ANSI B16.10

结构长度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

连接法兰

GB/T9113
JB/T79 Hg20592

ANSI B16.5、B16.47

对焊端

GB/T12224

ANSI B16.25

试验和检验

GB/T9092

AP16D

AP1598


Q347F-25P蜗轮不锈钢球阀试验压力:

压力等级

试验压力(MPa)

公称压力(PN)

磅级(Class)

壳体试验

密封试验

1.0

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9.6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

15.0

11.0

-

10K

2.4

1.5

-

20K

5.8

4.0
