Z641W-16P不锈钢气动闸阀
所属类别:不锈钢阀门
产品名称:Z641W-16P不锈钢气动闸阀
产品标签:Z641H-DN200不锈钢气动闸阀,法兰不锈钢气动闸阀,带三联件气动闸阀
咨询热线:021-59795176
更新时间:2021-07-12 22:37:03
产品概述
不锈钢气动闸阀性能可靠、操作切换和维修方便,已被石油、化工、海运等部门用于对各类介质控制。不锈钢闸阀结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小,密封面采用不锈钢和硬质合金,使用寿命长,采用柔性石墨填料、密封可靠、操作轻便灵活。应用于工作压力 1.6MPa~20.0MPa,工作温度 -29℃~200℃的石油、化工、水力、火力电站各种系统的管路上,适用介质为硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。

 Z641W-16P不锈钢气动闸阀产品特点
1、气动闸阀配有气动执行机构和手动机构
2、闸阀执行器采用双层气缸结构,它与单气缸式气动闸阀相比,提升力增大了一倍
3、解决了单气缸式气动闸阀的某些阀板在阀体内楔死而打不开的弊病
4、具备缓冲机构,能有效地减轻关闭阀门时由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损,同时也能避免闸板卡死的现象。

     Z641W-16P不锈钢气动闸阀产品特点:

① 符合国内外先进标准的要求,密封可靠、性能优良、造型美观
② 密封副配对先进合理,闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
③ 阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
④ 可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

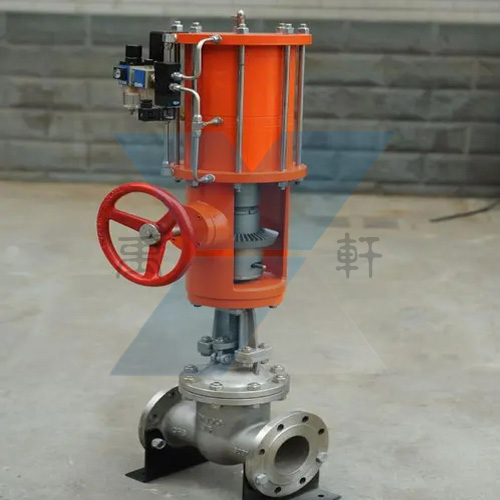

Z641W-16P不锈钢气动闸阀(图1)Z641W-16P不锈钢气动闸阀(图2)
   Z641W-16P不锈钢气动闸阀性能参数

适用介质

适用温度(℃)

材料

阀体、阀盖

阀座、闸板及密封圈

阀杆

填料

气缸

水、蒸汽、油品

≤350

碳素钢

堆焊铁基合金

铬不锈钢

柔性石墨

无缝钢管

Z641W-16P不锈钢气动闸阀主要外形和连接尺寸

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

不锈钢气动闸阀1.6MPa

L

mm

120

150

160

180

200

250

265

280

300

325

350

400

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

不锈钢气动闸阀2.5MPa

L

mm

130

150

160

180

200

250

265

280

300

325

350

400

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

W

mm

180

180

200

200

200

240

240

280

320

360

360

400
