阀门型号：ZZYVP 通径规格：DN15～DN250mm 结构形式：直通式 阀体材质：铸钢(WCB)、不锈钢(304、316、316L) 公称压力：PN1.6、2.5、4.0MPa 适用温度：-30°～ 350° 应用范围：非腐蚀性的液体、气体和蒸汽 产品特点：控制精度比一般自力阀高一倍左右 |  |

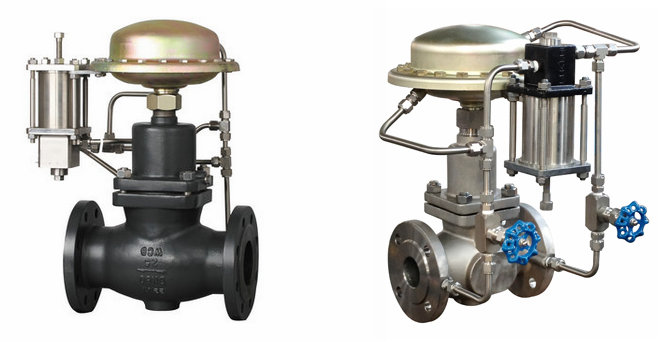

带指挥器自力式压力调节阀概述
ZZYVP带指挥器操作式自力式压力调节阀主要由控制阀门、执行器和一个设定压力的指挥器组成，简单的说一般情况下直接作用式自力阀的控制精度不高，二带指挥器的目的是为了增加控制精度。该阀无需外加能源，利用被调介质（气体）自身能量作动力源，引入指挥器的检测执行机构，以控制调压阀的阀芯位置，改变流经阀门的介质流量，使阀门后端压力(B型)或前端压力(K型)保持在恒定值。
带指挥器自力式压力调节阀特点
带指挥器操作式自力式压力调节阀压力设定值可在指挥器上实现，在运行中可随意调整，控制精度比一般直接操作作用式自力阀高一倍左右，适合于控制精度要求高的场合；检测、执行元件由耐高温材料制作，无需带冷凝器也可用于高温（200℃）水蒸汽场合。
带指挥器自力式压力调节阀参数
| 技术参数 | |||
| 公称通径 | DN15、20、25、32、40、50、65、80、100、125、200、250mm | ||
| 公称压力 | PN1.6、4.0MPa | ||
| 法兰标准 | ANSl、JIS、DIN、GB、JB(特殊可按用户提供) | ||
| 阀体材料 | 铸钢、铸不锈钢 | ||
| 阀芯材料 | 硬密封：不锈钢 | ||
| 软密封：不锈钢镶嵌橡胶圈 | |||
| 压力平衡 | 不锈钢波纹管( DN15-125)、平衡膜片( DN150-250) | ||
带指挥器自力式压力调节阀工作原
理指挥器操作型自力式压力调节阀，当被调介质的压力升高，作用在主阀膜片下面的压力就大于上面的压力，阀芯向上移动，使流通截面减小，这样，阀后压力稍微下降；反之，当被调介质的压力降低时，作用在指挥器膜片上的压力减小。
带指挥器自力式压力调节阀温度范围
| 允许工作温度 | |||
| 公称通径 | 15-125mm | 150-250mm | |
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷却罐≤200℃ | 冷却罐和加长≤200℃ | ||
| 冷却罐和散热≤350℃ | 冷却罐和加长≤350℃ | ||
| 软密封 | ≤150℃ | ||
