ZJHM 型气动薄膜笼式单座调节阀(平衡式阀芯)是一种压力平衡调节阀,采用笼式套筒导向、单座密封结构，配用多弹簧执行机构，流道呈S流线型，选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许压差小、阀前后压差较大的工作场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4、10.0；阀体口径范围DN20-DN300；适用流体温度-150℃ -+560℃范围内多种档次；泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级；流量特性有直线、等百分比。多种规格可供选择

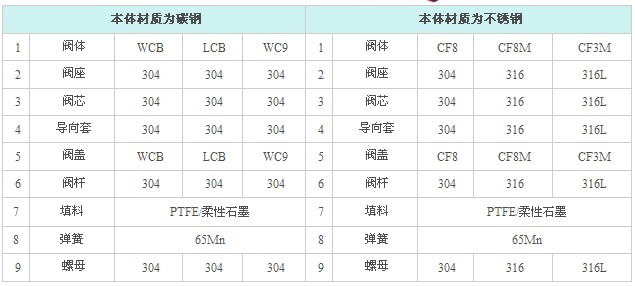

ZJHM型气动笼式单座调节阀（平衡式阀芯）主要零件材料
注：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
ZJHM型气动薄膜笼式单座调节阀(平衡式阀芯)主要技术参数
公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量 系数KV | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
执行机构 型号 | 正作用 | ZHA-22 | ZHA-23 | ZHA-34 | ZHA-45 | |||||||
反作用 | ZHB-22 | ZHB-23 | ZHB-34 | ZHB-45 | ||||||||
额定行程L（mm） | 16 | 25 | 40 | 60 | ||||||||
膜片有效面积Ae（cm2） | 280 | 400 | 600 | 1000 | ||||||||
公称压力PN（MPa） | 1.6 2.5 4.0 6.4 10.0 | |||||||||||
固有流量特性 | 直线 等百分比 | |||||||||||
固有可调比R | 50：1 | |||||||||||
信号范围Pr（KPa） | 20-60、20-100、40-200、60-100、80-240 | |||||||||||
气源压力Ps（MPa） | 0.14、0.25、0.28、0.40 | |||||||||||
ZJHM型气动薄膜笼式单座调节阀(平衡式阀芯)主要性能指标
序号 | 项 目 | 标准型调节阀 | 散热、低温型调节阀 | ||||
不带定位器 | 带定位器 | 不带定位器 | 带定位器 | ||||
1 | 基本误差＜（%） | ±5 | ±1 | ±15 | ±4 | ||
2 | 回差＜（%） | 3 | 1 | 10 | 3 | ||
3 | 死区＜（%） | 3 | 0.4 | 8 | 1 | ||
4 | 始终点偏差 ＜（%） | 气开 | 始点 | ±2.5 | ±1 | ±6 | ±2.5 |
终点 | ±5 | ±15 | |||||
气关 | 始点 | ±5 | ±15 | ||||
终点 | ±2.5 | ±6 | |||||
5 | ±2.5 | +2.5 | +6 | +2.5 | |||
ZJHM型气动薄膜笼式单座调节阀(平衡式阀芯)外型尺寸
公称通径（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
结构长度 （L） | PN16/25 | 184 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 420 | 451 | 543 |
PN40 | 184 | 184 | 200 | 222 | 254 | 276 | 317 | 368 | 400 | 473 | 568 | |
PN64、100 | 206 | 210 | 251 | 251 | 286 | 311 | 337 | 394 | 500 | 508 | 610 | |
H1 | 128 | 128 | 152 | 152 | 160 | 205 | 205 | 208 | 273 | 333 | 364 | |
H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |
H3 | 208 | 208 | 224 | 228 | 228 | 334 | 334 | 342 | 408 | 453 | 482 | |
H4 | 338 | 338 | 402 | 402 | 405 | 627 | 628 | 635 | 698 | 702 | 728 | |
H5 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 | |
H6 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |
A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | |
C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | |
L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | 476 | |
压力等级 | GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K | |||||||||||
执行机构 | ZHB-22 | ZHB-23 | ZHB-34 | ZHB-45 | ||||||||
