ZZYP型自力式压力调节阀概述：
ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）三种结构：执行机构有薄膜式、活塞式二种：作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20~300；泄漏量等级有II级、IV级和VI能三档；流量特性为快开；压力分段调节从15~250MPa。可按需要组合符合用户工况要求。

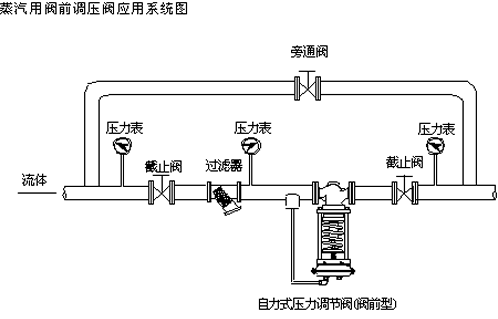

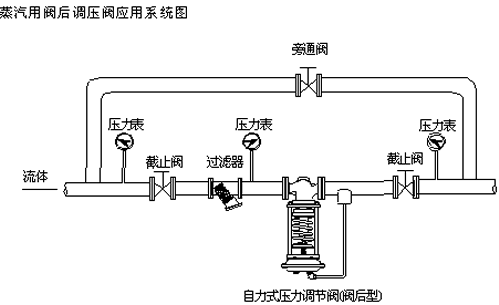

阀前调节压力（K）型、阀后调节压力（B）型 安装典型：

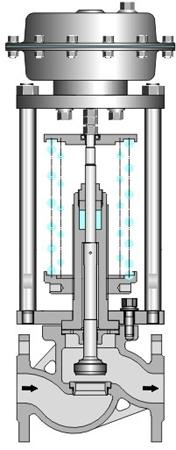

ZZYP型自力式压力调节阀是由阀体、阀座、阀芯、平衡弹簧等部件组成，是一种无需外加能源，利用被调节介质自身压力变化来进行自动调节的阀门，是根据力学原理将被控介质引入执行机构产生力作用推动，控制阀芯元件上下位移达到自动调节，阀前或阀后恒压或减压的节能型产品。该产品的特点是能在无电、无气的场所工作，压力设定值在运行中可随意调整。采用快开流量特性，动作灵敏、密封性能好，应用于石油、化工、电站、轻工、印染等工业设备中气体、液体、蒸汽等介质压力的自动控制。
本系列产品执行机构有：薄膜式、活塞式两种；作用形式有：阀前压力调节（泄压持压型），阀后压力调节（减压稳压型）；附设隔温冷凝罐可在≤350℃温度下使用。根据不同的工况条件可选用不同的阀芯结构型式以及不同执行机构，以达到的控制效果。
ZZY型自力式压力调节阀主要零部件材质：
材料代号 | C（WCB） | P（304） | R（316） | |
主要 部件 | 阀体 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
阀芯、阀座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
阀杆 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
膜片 | 丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶 | |||
膜盖 | A3、A4钢涂四氟乙烯 | |||
填料 | 聚四氟乙烯、柔性石墨 | |||
弹簧 | 60Si2Mn | |||
导向套 | HPb59-1 | |||
ZZY型自力式压力调节阀主要技术参数
公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | ||||
额定行程（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | |||||
允许压差（MPa） | 2.5 | 2.0 | 1.6 | 1.0 | ||||||||
公称压力（MPa） | 1.6 4.0 6.4 | |||||||||||
流量特性 | 快开 | |||||||||||
压力调节范围（KPa） | 15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、 | |||||||||||
调节精度（%） | ±5 | |||||||||||
工作温度℃ | 液体≤120；气体≤80；带冷凝器和散热片≤350（适用于高温工况） | |||||||||||
适用介质 | 执水、气体、蒸汽、低粘度介质 | |||||||||||
允许泄漏量 | 硬密封（L/h） | 单座≤10-4×阀额定容量（IV级）；双座、套筒≤5×10-3阀额定容量（II级 | ||||||||||
软密封（ml/min） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | ||||
减压比 | 最大 | 10 | ||||||||||
最小 | 1.25 | |||||||||||
注：压力调节范围可根据用户要求进行制做

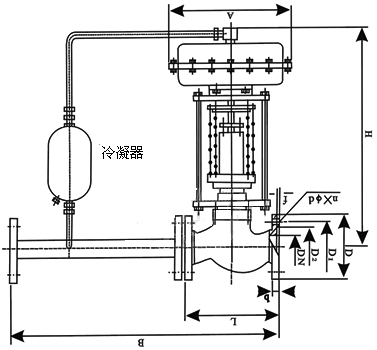

ZZY型自力式压力调节阀外形连接尺寸：
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
L | PN16、40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||
PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |||
383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | ||||||||
H | 压力 | 15～140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | ||||
130～300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | ||||||
280～500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | ||||||
480～1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | |||||||
600～1500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
1000～2500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
A | 压力 | 15～140 | φ280 | φ308 | ||||||||||
130～300 | φ230 | |||||||||||||
280～1000 | φ176 | φ194 | φ280 | |||||||||||
600～2500 | φ85 | φ96 | ||||||||||||
导压管接口螺纹 | M16×15 | |||||||||||||
