D943H-16C电动硬密封蝶阀产品概述
电动硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，法兰连接安全可靠。该金属硬密封蝶阀广泛用于介质介质温度高，强冲蚀性，气蚀强的冶金、电力、石油化工系统的装置和管路中，作调节流量和载断流体使用，在某些管路中是闸阀、截止阀的良好替代品。
D943H-16C电动硬密封蝶阀特点

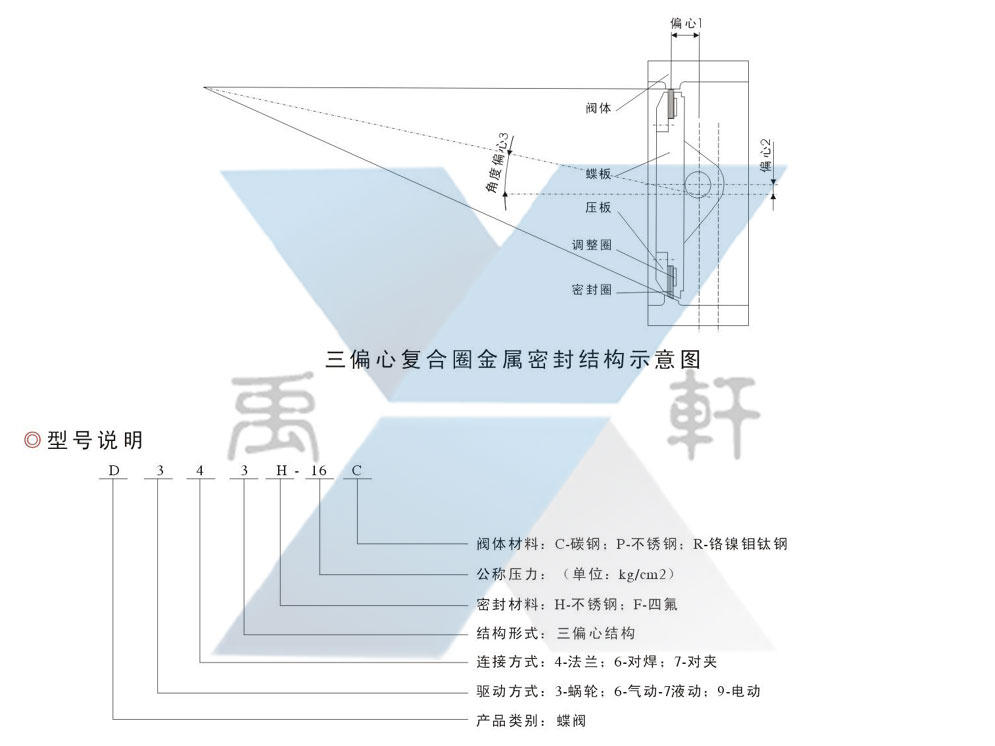

1、采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小
5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
6、电动驱动装置可以多工位（旋转90°或180°）安装，便于用户使用
D943H-16C电动硬密封蝶阀主要技术参数
| 公称通经DN（mm) | 50～2000 | |||
| 公称压力PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
| 适用温度 | 碳钢：-29℃～425℃不锈钢：-40℃～650℃ | |||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | |||
| 泄漏率 | 符合GB/T13927-92标准 | |||
| 控制方式 | 普通开关型(开关两位控制)、智能调节(4～20mA模拟量信号控制) | |||
D943H-16C电动硬密封蝶阀主要零部件材料
| 零件名称 | 材料 |
| 阀体 | WCB、合金钢、不锈钢、QT450-10 |
| 蝶板 | WCB、合金钢、不锈钢、QT450-10 |
| 阀轴 | 2Cr13不锈钢、合金钢 |
| 密封圈 | 不锈钢圈 |
| 填料 | 柔性石墨 |
D943H-16C电动硬密封蝶阀采用标准
| 制造标准 | JB/T 8527-97 |
| 法兰标准 | GB9113-2000 |
| 结构长度标准 | GB12221-89 |
| 检验标准 | GB/T 13927-92 |
 |

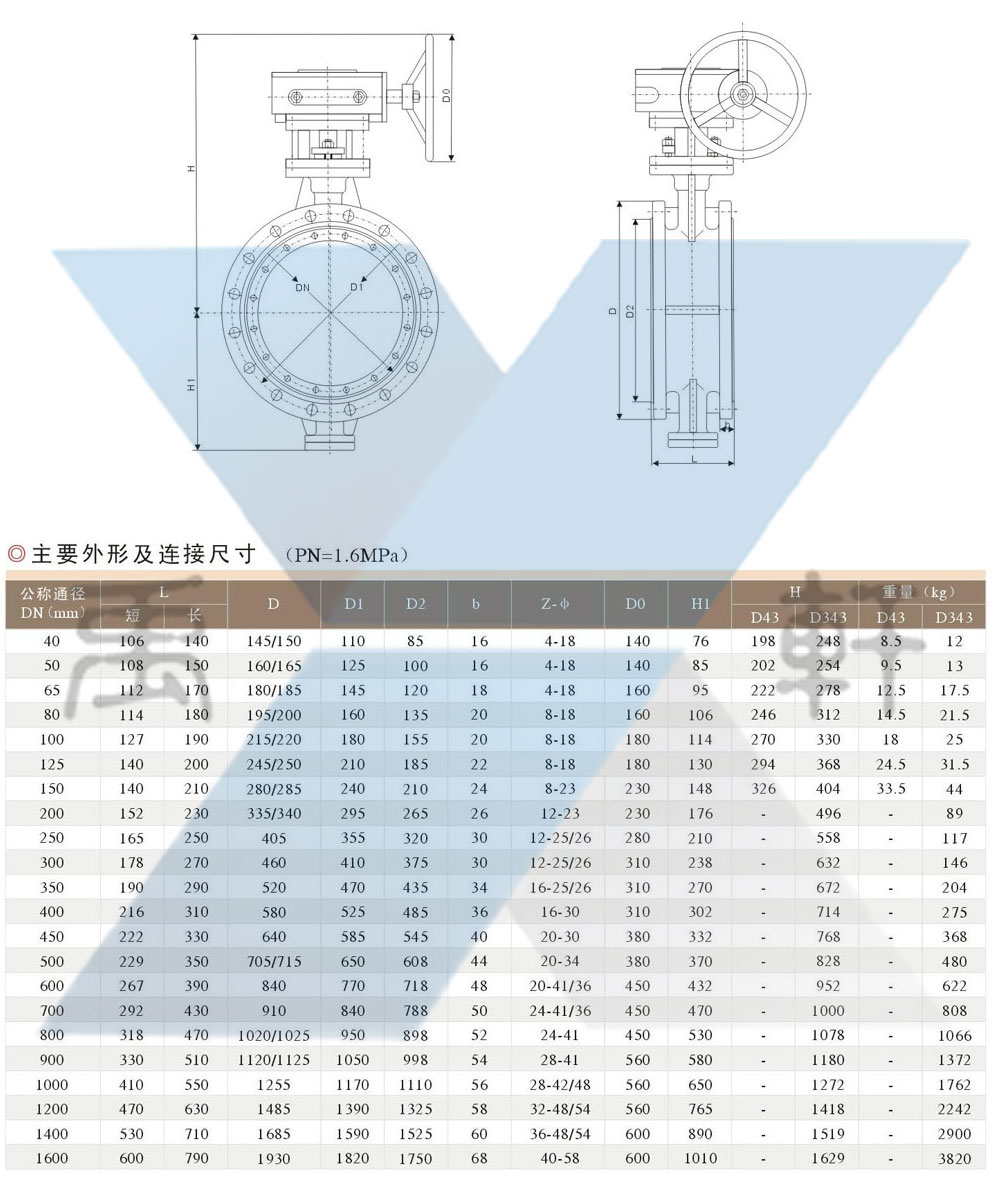

D943H-16C电动硬密封蝶阀结构连接尺寸表
|
