D43H、D343H、D643H、D943H法兰连接金属密封蝶阀产品简介
三偏心金属密封蝶阀是上海禹轩阀门 公司引进徳国公司技术开发的新一代蝶阀产品。产品性能优于国内外水平，产品广泛适用于 冶金、石油、化工、电力、市政建设等工业官道上作截断或调节介质流量用。
D343H-PN2.5三偏心金属密封蝶阀主要有如下特点：
1、结构尺寸短、体积小、重量轻、操作轻便。
2、采用半轴结构， 蝶板为桁架式结构，蝶板强度高、过流面积大、流阻小、节省能源。

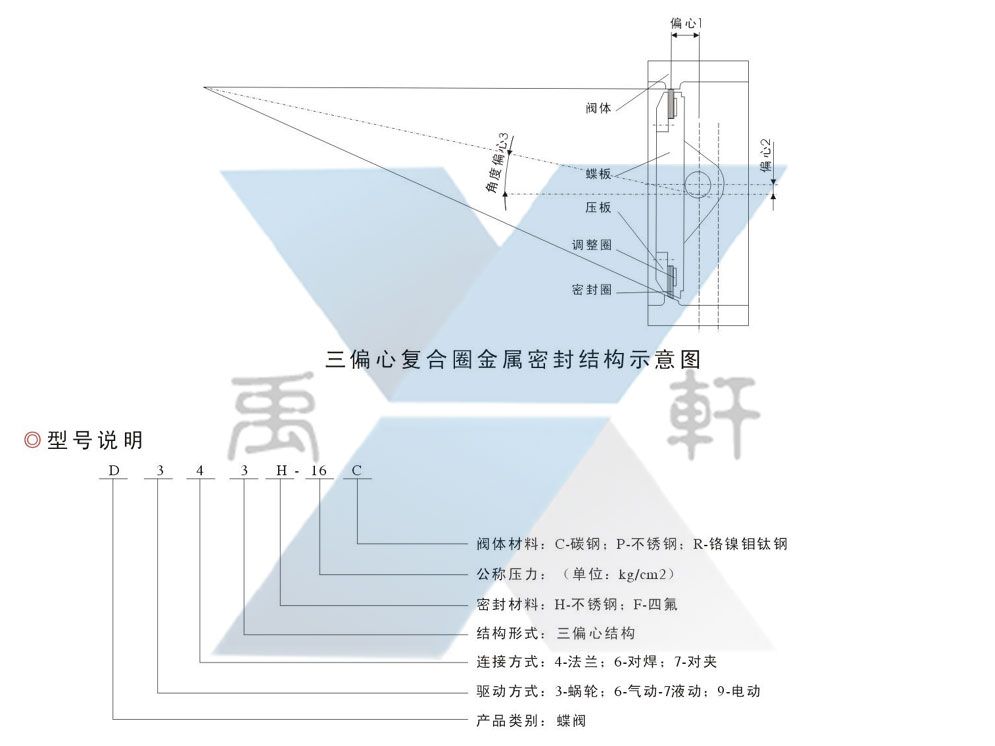

3、独特的角偏心设计：本蝶阀在传统的偏心结构基础上配置独特的角偏心设计，充分利用凸轮效应，从而实现阀门开启时， 阀座与密封圈瞬时脱离，在90度行程上完全消除磨擦磨损。

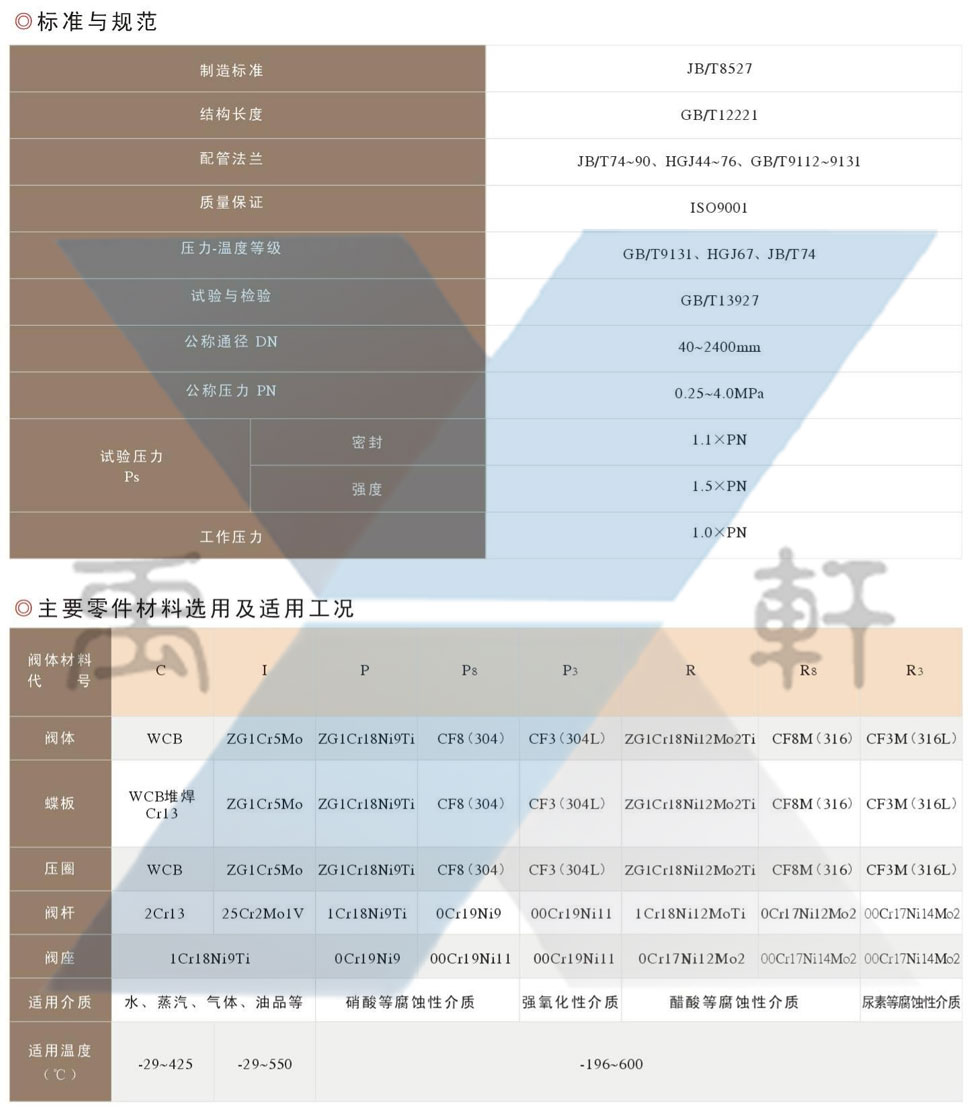

4、弹性金属对金属密封：蝶阀阀座表面对焊耐温、耐蚀合金材料，密封圈由T形密封环两侧多层不锈钢片组成。在外加转矩 的作用下，弹性密封圈与金属阀座之间的接触角产生轻微的契块效应，使得密封圈发生柔动和径向压缩，使得阀座360度周圈均 匀密封比压，从而实现用最小的转矩实现最严密的关断。本蝶阀密封面选用不锈钢耐酸钢制作，具有耐腐蚀、耐高温、适用寿命 长的特点。
 |
 |

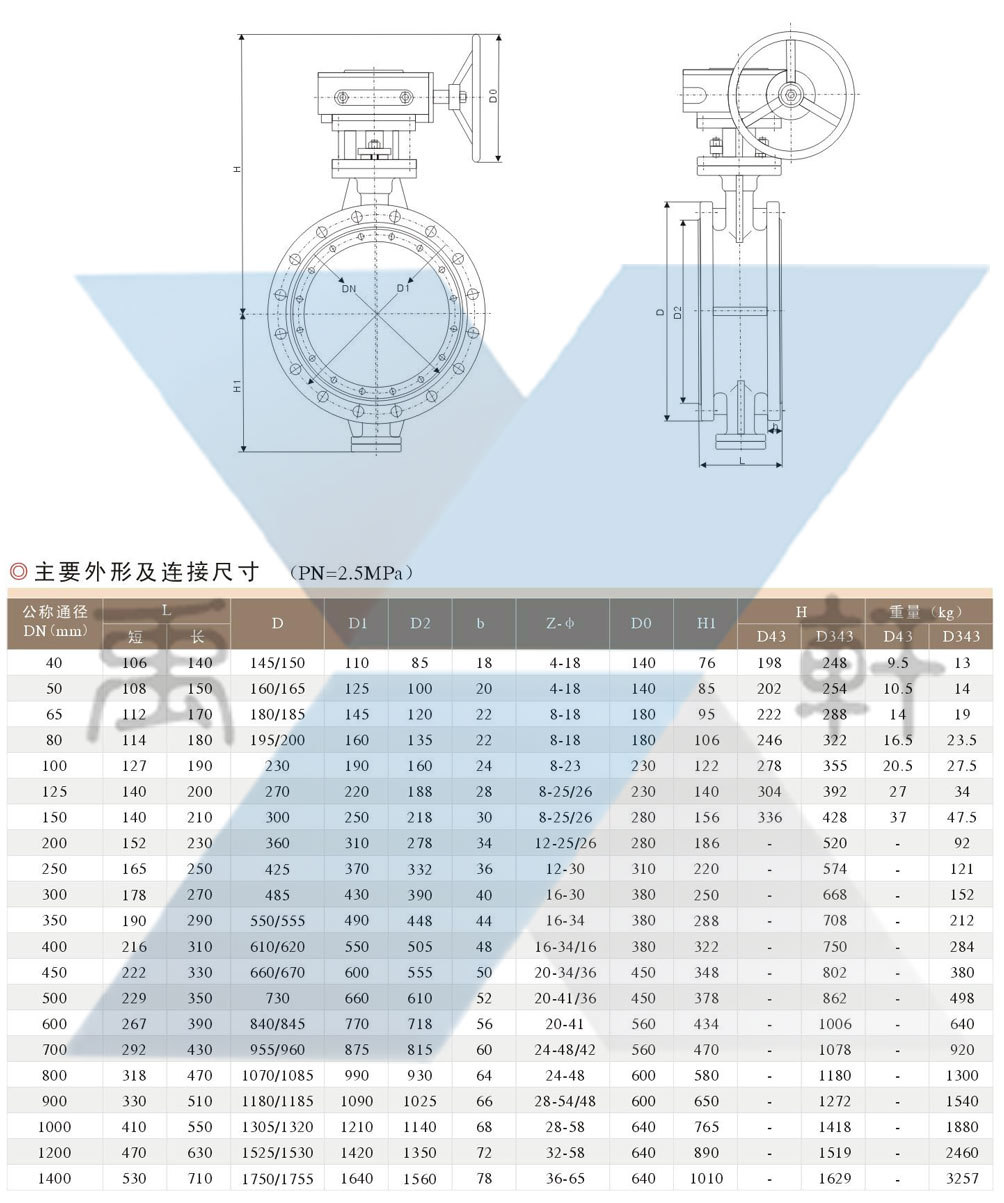

D343H-PN2.5三偏心金属密封蝶阀结构连接尺寸表 |
