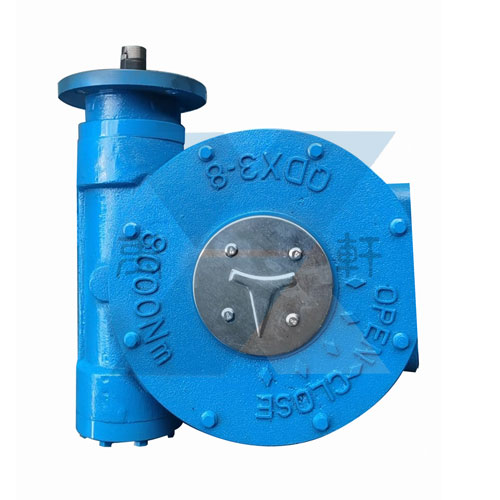

QDX3-D6-F推力型电动蜗轮箱
所属类别:阀门蜗轮箱
产品名称:QDX3-D6-F推力型电动蜗轮箱
产品标签:电动蜗轮头,D7推力型电动蜗轮箱,D8推力型电动蜗轮箱,D9推力型电动蜗轮箱
咨询热线:021-59795176
更新时间:2021-10-11 10:02:27
产品概述

QDX3-D6推力型电动蜗轮箱,部分回转型阀门装置是一款90°部分回转驱动装置,适用于球阀、蝶阀、旋塞阀等类型阀门。阀门电动装置特殊型可输出360°多回转型。产品共有14个型号-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,该产品是与多回转电动装置组合输出大力矩部分回转型阀门电动装置。蝶阀可配套 DN300-DN2200 规格上使用,总共有10个等级规格。球阀可配套DN100-1200规格上使用,总共有12个等级规格。DF系列与电装接盘为SO 5211标准

QDX3-D6推力型电动蜗轮箱结构尺寸:

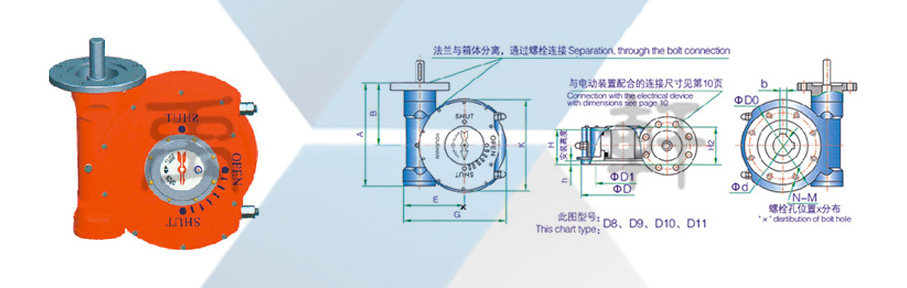

QDX3-D6推力型电动蜗轮箱(图1)

型号 Model

D3-F

D4-F

D5-F

D6-F

D7-F

D8-F

D94-F

D10-F

D11-F

D12-F

技术参数Technical - parameters

速比 Ratio

41:1

48:1

55:1

50:1

55:1

57:1

65:1

63:1

67:1

81:1

限位调整 Limit-adjustment

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

蝶阀 Butterfly valve DN

125-150

200-250

300-350

400-450

450

500-600

700

800

900-1000

1100-1200

球阀 Ball-valve DN

80

100

150

200

250

250-300

350

400

500

600

连接尺寸 Connection-size

法兰外圆(D)

125

150

175

210

230

260

300

350

415

475

连接孔中心PCD(D0)

102

125

140

165

185

200

254

298

356

406

凹面 Concave(D1)

70×4

85×4

100×4

130×5

150×5

160×5

200×5

230×5

260×5

300×8

孔数-螺栓 Bolt(N-M)

4-M10

4-M12

4-M16

4-M20

8-M16

8-M16

8-M16

8-M20

12-M20

12-M20

标准轴孔 Bore(d)

24

28

38

45

50

60

70

80

100

110

键宽Key(b)×键高Key-High×条数NO.×90°

8×7×1

8×7×1

10×8×1

12×8×2

16×10×2

16×10×2

16×10×2

20×14×2

25×14×2

28×16×2

可选轴孔(d-limit)

22-26

28-36

32-40

38-48

50-55

45-60

55-70

70-90

80-100

90-120

安装高度 Install-height(H)

65

80

75

95

95

110

120

130

160

180

外型尺寸Appearance-size

A

186

205

236

280

305

325

360

420

490

570

B

118

130

143

165

175

188

188

245

295

330

E

96

115

139

171

181

192

224

250

306

365

G

169

203

245

291

314

338

378

433

522

612

H2

74

88

97

125

131

128

154

152

185

203

K

150

190

210

250

270

300

330

400

470

580
