QDX3-D13电动蜗轮箱说明：QDX3-D系列部分回转型阀门电动装置是一种90°回转型阀门驱动装置,适用于大规格的球阀、蝶阀、旋塞阀等类型阀门。普通型电动蜗轮可分单级电动和双级电动，双级电动型通常增设一级蜗轮减速机构，组合成双级电动传动，又称二级传动，增加力矩和速比,以减少手动操作力。阀门电动装置特殊型可输出360°多回转型。产品共有14个型号-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,该产品是与多回转电动装置组合输出大力矩部分回转型阀门电动装置。蝶阀可配套 DN300-DN2200 规格上使用，总共有10个等级规格。球阀可配套DN100-1200规格上使用，总共有12个等级规格。它也可称为电动蜗轮头,蜗轮蜗杆减速机,蝶阀传动装置,球阀执行器

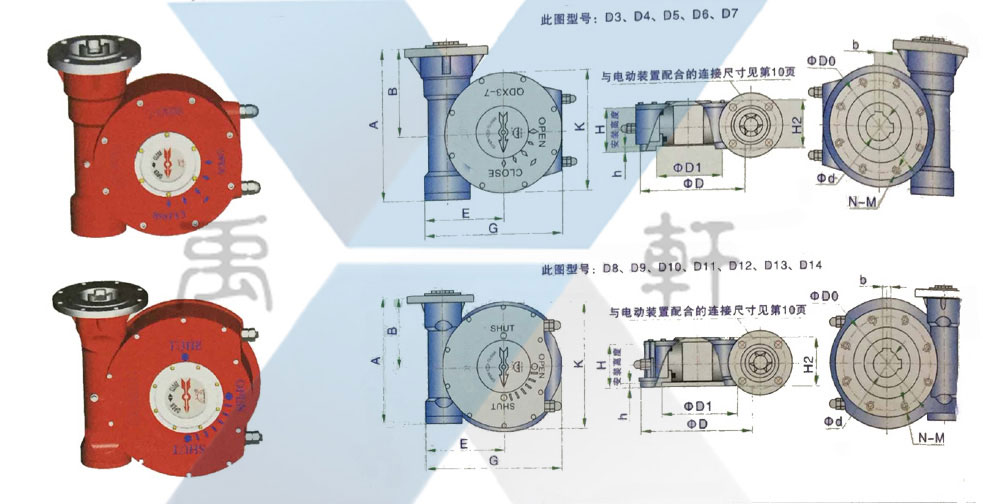

QDX3-D系列部分回转型阀门电动装置连接尺寸图
电动蜗轮箱连接数据表
外形尺寸 | |||||||||||||
型号 | 位置 | ||||||||||||
A | B | C | D | E | H | h | L | 2-b | φ | N-M深 L | d | 重量kg | |
QDX3-D3 | 145 | 120 | 90 | 120 | 210 | 68 | 62 | 90 | 8 | 22 | 4-M10 22 | 102 | 13 |
QDX3-D4 | 145 | 120 | 90 | 125 | 260 | 80 | 68 | 83 | 10 | 32 | 4-M12 25 | 125 | 17 |
QDX3-D5 | 145 | 260 | 90 | 120 | 295 | 100 | 75 | 100 | 12 | 36 | 4-M16 14 | 140 | 23 |
QDX3-D6 | 185 | 330 | 125 | 200 | 330 | 120 | 105 | 130 | 12 | 40 | 4-M20 32 | 165 | 41 |
QDX3-D7 | 225 | 375 | 150 | 220 | 430 | 140 | 110 | 125 | 16 | 50 | 8-M16 36 | 200 | 55 |
QDX3-D8 | 275 | 420 | 180 | 250 | 500 | 160 | 120 | 150 | 18 | 60 | 8-M16 45 | 254 | 85 |
QDX3-D9 | 225 | 455 | 150 | 280 | 550 | 188 | 120 | 150 | 22 | 80 | 8-M20 40 | 298 | 102 |
QDX3-D10 | 275 | 530 | 170 | 320 | 700 | 230 | 150 | 170 | 28 | 90 | 8-M20 40 | 356 | 200 |
QDX3-D11 | 330 | 630 | 220 | 360 | 820 | 280 | 180 | 200 | 28 | 110 | 8-M20 40 | 406 | 350 |
QDX3-D12 | 380 | 730 | 280 | 410 | 900 | 330 | 195 | 220 | 32 | 130 | 12-M22 50 | 183 | 600 |
QDX3-D13 | 380 | 860 | 280 | 620 | 1040 | 400 | 205 | 240 | 32 | 160 | 12-M27 50 | 590 | 1000 |
QDX3-D14 | 380 | 1200 | 280 | 630 | 1300 | 450 | 250 | 350 | 36 | 200 | 12-M30 50 | 720 | 2000 |
电动蜗轮箱电动力矩表
蜗轮箱 | 电动 | 力矩 | 蜗轮箱 | 电动 | 力矩 |
3# | 10 | 1050 | 90 | 14175 | |
4# | 10 | 1075 | 120 | 18900 | |
5# | 10 | 1350 | 10# | 90 | 14850 |
20 | 2700 | 120 | 19800 | ||
6# | 20 | 2400 | 180 | 29700 | |
30 | 3600 | 250 | 41250 | ||
45 | 5400 | 11# | 90 | 18225 | |
60 | 7200 | 120 | 24300 | ||
7# | 20 | 2900 | 180 | 36450 | |
30 | 4350 | 250 | 50625 | ||
45 | 6525 | 12# | 180 | 36450 | |
60 | 8700 | 250 | 50625 | ||
8# | 45 | 5965 | 350 | 70875 | |
60 | 7950 | 500 | 101250 | ||
90 | 11925 | 13# | 350 | 87500 | |
120 | 15900 | 500 | 12500 | ||
9# | 45 | 7087 | 14# | 800 | 200000 |
60 | 9450 | ||||
电动蜗轮箱连接数据表
技术数据 | ||||||||||||
型号 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
速比 | 42:1 | 43:1 | 54:1 | 48:1 | 58:1 | 53:1 | 63:1 | 66:1 | 81:1 | 81:1 | 100:1 | 100:1 |
旋转行程 | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° |
限位调整 | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° |
连接尺寸 | ||||||||||||
法兰号 | F10 | F12 | F14 | F16 | F20 | F25 | F30 | F35 | F40 | F48 | F59 | F72 |
连接法兰φ | 125 | 150 | 175 | 210 | 260 | 300 | 350 | 415 | 475 | 560 | 650 | 800 |
连接孔中心φ | 102 | 125 | 140 | 165 | 200 | 254 | 298 | 356 | 406 | 483 | 590 | 720 |
法兰凹面φ | 70×3 | 85×3 | 100×4 | 130×5 | 160×5 | 200×5 | 230×5 | 260×5 | 300×8 | 370×8 | 490×8 | 600×8 |
孔径：孔数 | M10×4 | M12×4 | M16×4 | M20×4 | M16×4 | M16×8 | M20×8 | M20×10 | M20×12 | M22×12 | M27×12 | M30×12 |
轴孔直径mm | 22～26 | 28～32 | 35～38 | 38～48 | 45～58 | 55～70 | 75～85 | 90～100 | 98～120 | 115～145 | 160～180 | 200～250 |
平键尺寸×条数×位置 | 8×1 | 10×1 | 12×1 | 12×2× 90° | 16×2× 90° | 18×2× 90° | 22×2× 90° | 28×2× 90° | 28×2× 90° | 32×2× 90° | 32×2× 90° | 36×2× 90° |
安装高度 | 62 | 68 | 75 | 105 | 110 | 120 | 120 | 150 | 180 | 195 | 205 | 250 |
