QB2-16-DN100双口快速排气阀
所属类别:排气排泥阀
产品名称:QB2-16-DN100双口快速排气阀
产品标签:法兰双口排气阀,铸钢双口排气阀,不锈钢双口排气阀
咨询热线:021-59795176
更新时间:2021-08-27 10:35:31
产品概述

QB2双口快速排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。当需要排出管道内的气体时,应逆时针方向旋转阀杆,使其阀杆连同阀门上升,使管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出,当需要检修或清扫体腔时,应将阀门关闭。本排气阀,顺时针旋转阀杆时为关闭。

QB2双口快速排气阀参数

产品名称
QB2双口排气阀
产品型号
QB2
公称通径
DN50-200mm
压力范围
1.0MPa
阀体材质
铸铁、球墨铸铁、铸钢、不锈钢

QB2-10型双口排气阀每小时排气量表:

规格

50

75

100

150

200

立方米/小时

4-173

85-352

14-597

22-904

27-1145

QB2双口快速排气阀主要零配件

1

2

3

4

5

6

7

8

9

10

阀体

密封垫

阀瓣

开槽锥端定位螺钉

阀杆

空心球

阀盖

垫片

填料

排气口垫片

11

12

13

14

15

16

17

18

19

排气端盖

螺母

护盖

螺母

螺柱

双头螺柱

填料压盖

螺母

双头螺柱

 QB2双口快速排气阀主要外形及连接尺寸:

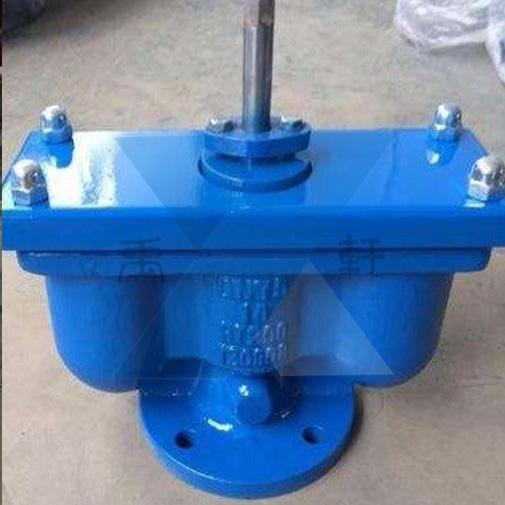

QB2-16-DN100双口快速排气阀(图1)


型号

公称通径

主要尺寸(mm)

D

D1

D2

L

Z-φd

介质

阀体材料

QB2-10

40

145

110

85

430

4-φ18

铸铁

QB2-10

50

160

125

100

430

4-φ18

铸铁

QB2-10

75

195

160

135

470

4-φ18

铸铁

QB2-10

100

215

180

155

500

4-φ18

铸铁

QB2-10

150

280

240

210

540

8-φ20

铸铁

QB2-10

200

335

295

265

700

8-φ20

铸铁

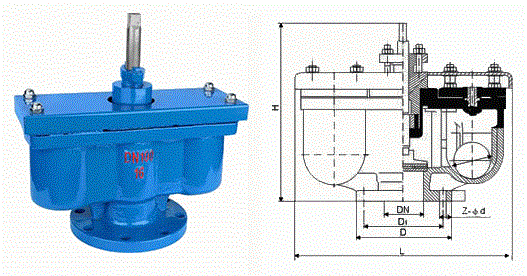

QB2双口快速排气阀产品实物图


QB2-16-DN100双口快速排气阀(图2)
                   QB2-16P-DN100不锈钢双口快速排气阀

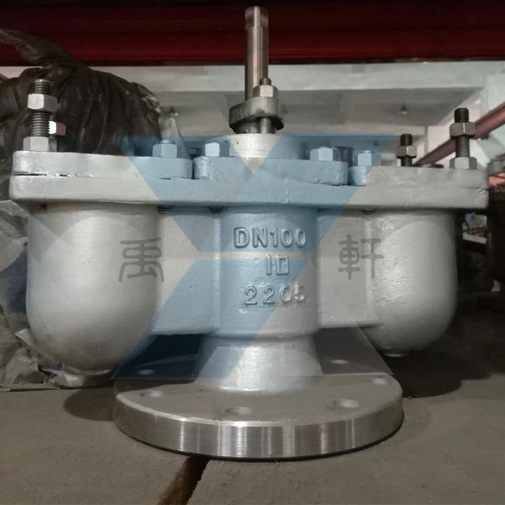

QB2-16-DN100双口快速排气阀(图3)
                                   QB2-16P-DN80铸钢双口快速排气阀
