P41X-10P-DN100快速自动排气阀
所属类别:排气排泥阀
产品名称:P41X-10P-DN100快速自动排气阀
产品标签:​P42X快速吸气阀,P41X快速排气阀,不锈钢快速自动排气阀
咨询热线:021-59795176
更新时间:2021-08-27 15:40:46
产品概述

P41X,P42X快速吸气阀(快速排气阀)快速自动排气阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道之设备。快速吸排气阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。快速吸排气阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。

P41X快速自动排气阀参数

产品名称
P41X,P42X快速吸气阀(快速排气阀)
产品型号
P41X、P42X
公称通径
DN25-200mm
压力范围
1.6MPa-2.5MPa
阀体材质
铸铁、球墨铸铁、铸钢、不锈钢

P41X快速自动排气阀作用原理:

管道在运转时,浮球停在球碗底部,进行大量排气,当管内空气排完,水冲进阀内,经过球碗然后反应浮球,使浮球浮动关闭,管道在正常运转时,如有少量气体会集中到阀内到相当程度,阀内水位下降,浮球随之下降,气体从小孔排出。如水泵停止,产生负压力,浮球下降,进行大量吸气确保管路安全。

P41X快速自动排气阀主要特点:

1、能够排除管道中的气体,减少阻力节约能源。

2、当管道负压时,本产品能快速自动吸入空气防止管道破裂。

3、排气能力比普通双孔排气阀大。

4、浮球托架为不锈钢。

排气阀每小时排气量表:

规格

25

50

80

100

150

200

立方米/小时

2-88

85-3521

14-597

22-904

34-1413

66-2709

P41X快速自动排气阀技术参数:

1.介质:清水

2.温度:常温

3.阀体:灰铸铁HT200

4.浮球与塞头:不锈钢

5.密封材料:丁晴橡胶

6.阀体试验打压:1.5mpa

7.浮球、密封试验打压:0.05-1.1MPA不漏水

P41X快速自动排气阀结构图:

P41X-10P-DN100快速自动排气阀(图1)

P41X快速自动排气阀主要外形及连接尺寸:

公称通径

D

D1

D2

D3

H

Z-φd

DN(mm)

25

115

85

57

150

240

4-14

50

160

125

102

165

270

4-14

80

195

160

138

200

300

4-18

100

215

180

158

220

335

8-18

150

280

240

212

290

430

8-13

200

335

295

268

340

505

8-23

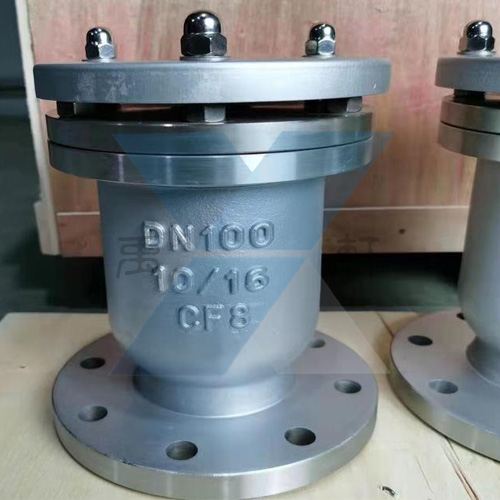

P41X快速自动排气阀实物图

P41X-10P-DN100快速自动排气阀(图1)

                                        P41X-10P-DN100不锈钢快速自动排气阀

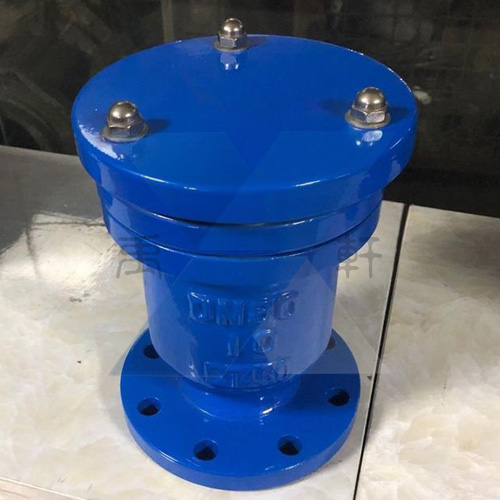

P41X-10P-DN100快速自动排气阀(图2)
                                                         P41X-10-DN80快速自动排气阀
