一、型号逐段释义（国标编制规则）

1. Q：球阀
2. 6：气动驱动
3. 4：法兰连接
4. 5：三通 T 型流道（L 型为 4）
5. Y：金属硬密封（球体 / 阀座堆焊硬质合金 STL）
6. 16：公称压力 PN16（1.6MPa，16 公斤）
7. P：阀体材质 CF8/304 不锈钢
8. DN50：公称通径 50mm（2 寸）
9. T：T 型三通球芯标识，可分流、合流、三路互通

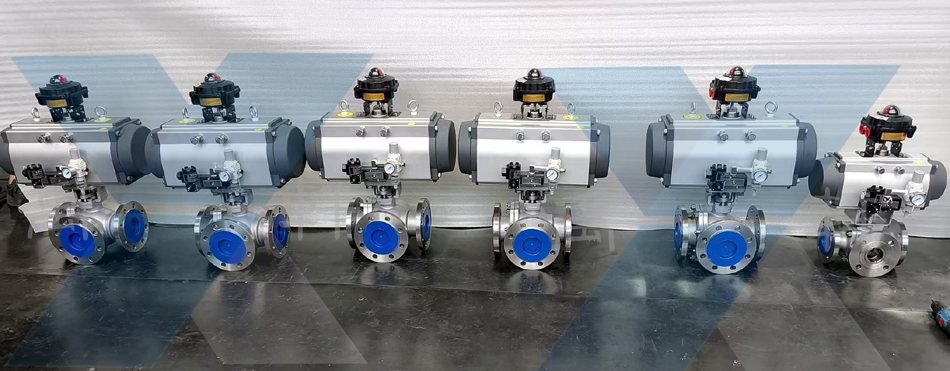

二、产品概述

三、核心结构与工作原理

1. 阀体流道（T 型球芯核心优势）

1. 两路连通、一路切断：任意两通道导通，第三路完全关闭；
2. 三路同时互通：介质合流、分流配比；
3. 公共口可任意切换，相比 L 型三通仅能两路直通，管路适配性更强。

2. 密封结构（Y 型硬密封）

• 球体、阀座表面堆焊司太立 Stellite 硬质合金，硬度 HRC60 以上；
• 耐高温、耐冲刷、耐磨损，适配蒸汽、导热油、带细小颗粒介质；
• 三阀座 / 四阀座浮动密封，双向密封，泄漏等级可达 VI 级。

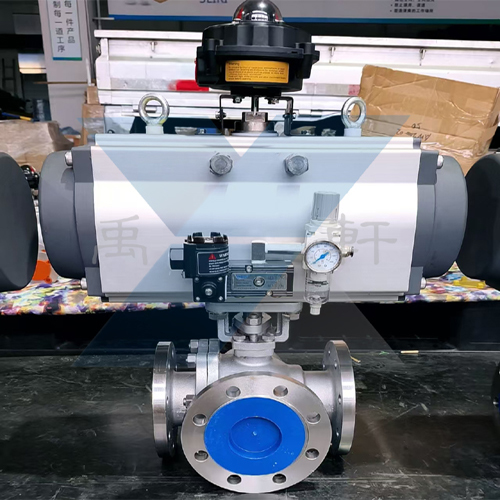

3. 气动执行机构

4. 主体零部件材质（16P 标准配置）

四、关键技术参数

1. 公称通径：DN50（2 寸）
2. 公称压力：PN16（1.6MPa），壳体试验压力 2.4MPa，密封试验 1.76MPa
3. 连接标准：法兰 JB/T79，RF 突面法兰
4. 适用温度：-30℃ ~ 425℃（硬密封无塑料件，高温无软化泄漏）
5. 适用介质：蒸汽、导热油、高温水、压缩空气、油品、弱酸、含微量颗粒流体；禁止强氯离子高温工况（316 材质可选 R 型）
6. 流量特性：快开特性，流阻小、流通能力强，介质无死角滞留
7. 防爆等级：可选 Ex d II BT4 防爆电磁阀 / 回讯器，化工防爆区可用
8. 标准依据：GB/T12238、GB/T13927、API598 试压标准

五、产品核心特点

1. 硬密封耐高温：区别 F 软密封（最高 200℃），Y 硬质合金可长期 400℃高温运行；
2. T 型三通多功能：一台阀完成分流、合流、换向，减少管路阀门数量，降低安装成本；
3. 304 不锈钢阀体：防锈耐腐蚀，水处理、化工、热力通用；
4. 气动快速启闭，支持 DCS 远程自动控制，可带信号反馈远程监控阀门状态；
5. 阀杆防吹出、防静电结构，易燃易爆介质使用安全；
6. 整体法兰一体式结构，结构紧凑，维护拆装简单。

六、典型应用场景

1. 热力供热：导热油炉、蒸汽管路换热介质切换、冷热媒分流；
2. 石油化工：油品调和、反应釜介质合流 / 分流、高低温工艺管线；
3. 电厂 / 能源：循环水、压缩空气、锅炉辅助管路切换；
4. 环保水处理：酸碱流体配比、多路污水切换；
5. 食品制药：高温消毒蒸汽管路（无塑料析出污染介质）。

七、选型补充说明

1. 高温、含颗粒介质→选 Y 硬密封；常温洁净流体可选用 F 四氟软密封 Q645F；
2. 强腐蚀（稀硫酸、氯离子）将 16P 改为 16R（316 不锈钢）；
3. 防爆车间必须配套防爆电磁阀 + 防爆限位开关；
4. 需断电安全保护（断气自动关阀）选用单作用弹簧复位气缸；连续不间断切换选用双作用气缸。

八、与 Q644Y（L 型三通）区分

• Q644Y L 型：仅能两路互通，只能换向切断，无法三路合流；
• Q645Y T 型：三路可互通、分流、合流，工艺配比、多路切换优先选用。
