H44W-16P-DN300不锈钢止回阀产品用途
H44W不锈钢止回阀、H44Y 型 PN16~PN250 不锈钢止回阀适用于压力 1.6~25MPa 工作温度-29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，适用介质为水、油品、蒸汽、酸性介质等。
H44W不锈钢止回阀产品特点
H44W、H44Y 不锈钢止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
H44W不锈钢止回阀性能参数
型号 | H44W-16P~250 | |
工作压力（MPa） | 1.6~25 | |
适用温度（℃） | ≤550 | |
适用介质 | 弱腐蚀性介质 | |
材料 | 阀体、阀盖、阀瓣 | 铬镍钛不锈钢 |
密封面 | 本体密封 | |
H44W不锈钢止回阀主要零件材料
零件名称 | 材料名称 | |||
阀体 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
阀盖 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
阀板 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
密封面 | 本体/STL | 本体/STL | 本体/STL | 本体/STL |
阀轴 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
垫片 | 柔性石墨 | 柔性石墨 | 柔性石墨 | 柔性石墨 |
螺栓 | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
螺母 | A194 8 | A194 8M | A194 8 | A194 8M |
使用温度 | -46~425℃ | -46~425℃ | -46~425℃ | -46~425℃ |
适用介质 | 弱腐蚀性 | 弱腐蚀性 | 弱腐蚀性 | 弱腐蚀性 |

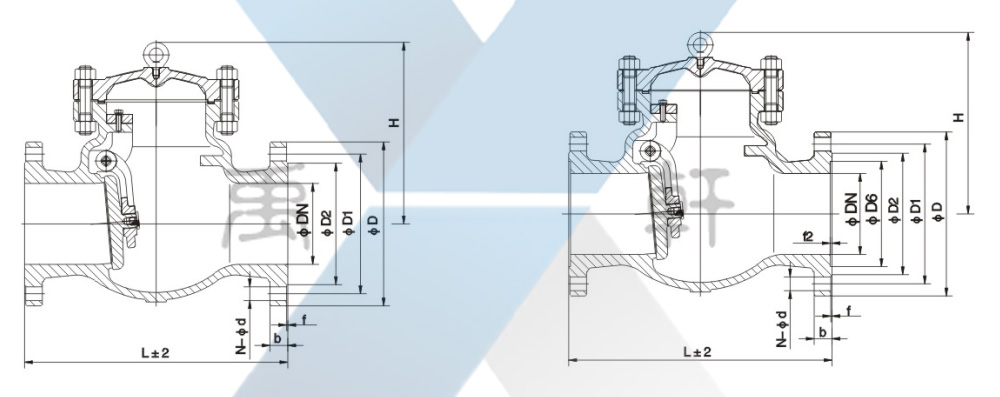

H44W不锈钢止回阀主要外形和连接尺寸
公称通径 DN | 主要外形尺寸和连接尺寸 | ||||||
L | D | D1 | D2 | b | Z-d | H | |
H44W-16P H44W-16R | |||||||
25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
H44W-25P H44W-25R | |||||||
25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
