PH44TC-25C-DN250耐磨陶瓷止回阀
所属类别:止回阀
产品名称:PH44TC-25C-DN250耐磨陶瓷止回阀
产品标签:DN200耐磨陶瓷排渣止回阀,铸钢陶瓷止回阀,旋启式陶瓷止回阀,上海陶瓷止回阀
咨询热线:021-59795176
更新时间:2021-09-09 22:12:06
产品概述

PH44TC耐磨陶瓷排渣止回阀产品概述

PH44TC耐磨陶瓷排渣止回阀启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。陶瓷排渣止回阀选用了增韧陶瓷材料作为密封材料,耐腐蚀、耐高温、耐磨损及耐冲蚀等性能更佳。适用于不超过6.4mpa、工作温度≤200℃的矿山、冶金、电力、化工、污水排放等行业输送矿浆、砂浆、污水。

PH44TC耐磨陶瓷排渣止回阀产品特点

1、该阀门用于输送渣水混合物介质的管路上作为止回装置。

2、排渣阀阀体部分壁厚加耐磨陶瓷,耐磨性特强。

3、排渣阀为平行式闸板结构,密封可靠,启闭轻便,检修方便。

4、适用介质:灰渣水混合物,渣水比≥1:6,zui大粒度≤50mm。

PH44TC耐磨陶瓷排渣止回阀工作原理

PH44TC耐磨陶瓷排渣止回阀防止介质倒流的自动阀门,流体从进口侧流向出口侧。止回阀的阀瓣在流体压力的作用下开启,介质倒流是靠阀瓣的自重或辅助机构自动关闭,以防止介质倒流保护设备的政策运行。

PH44TC耐磨陶瓷排渣止回阀产品应用

陶瓷排渣止回阀主要适用于不超过6.4mpa、工作温度≤200℃的矿山、冶金、电力、化工、污水排放等行业输送矿浆、砂浆、污水。

PH44TC耐磨陶瓷排渣止回阀性能参数

型号

公称压力
PN/MPa

试验压力/MPa

工作温度/℃

工作压力/MPa

适用介质

壳体

密封

PH44H-10C

1.0

1.5

1.1

≤200

10

灰渣
混合物

PH44H-16C

1.6

2.4

1.76

16

PH44H-25

2.5

3.8

2.8

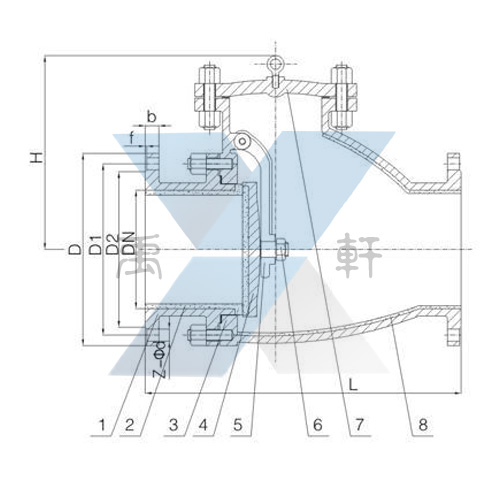

PH44TC耐磨陶瓷止回阀结构图

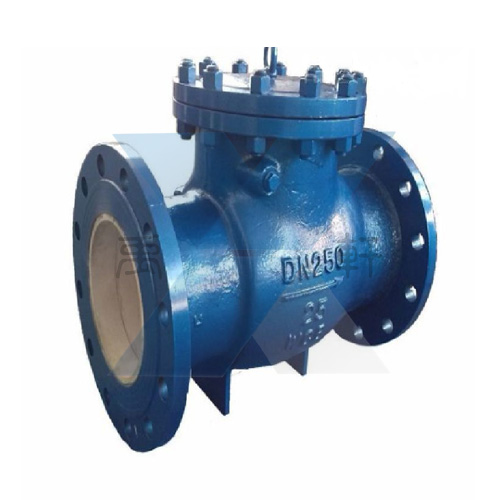

PH44TC-25C-DN250耐磨陶瓷止回阀(图1)PH44TC-25C-DN250耐磨陶瓷止回阀(图2)

PH44TC耐磨陶瓷排渣止回阀零部件材料

序号

名称

材料

1

阀体

WCB

2

阀座

结构陶瓷

3

主体

WCB

4

阀板

WCB+结构陶瓷

5

摇杆

WCB

6

螺母

25

7

阀盖

WCB

8

流道

结构陶瓷



PH44TC耐磨陶瓷止回阀连接尺寸

DN

 PN(Mpa)

 L

 D

 D1

 D2

 C

 H

 Z-Φd

 100

 1.0

 292

 220

180

 156

22

 270

8-Φ18

 125

 330

 250

210

 184

 22

 280

8-Φ18

 150

 356

 285

 240

 211

 24

 290

8-Φ22

 200

 495

 340

 295

 266

 24

 345

8-Φ22

 250

 622

 395

 350

 319

 26

 412

12-Φ22

 300

 698

 445

 400

 370

 26

 468

12-Φ22

 350

 787

 505

 460

 429

 26

 524

16-Φ22

 400

 914

 565

 515

 480

 26

 570

16-Φ26

 100

1.6

 292

 220

 180

 156

 22

 270

8-Φ18

 125

 330

 250

 210

 184

 22

 280

8-Φ18

 150

 356

 285

 240

 211

 24

 290

8-Φ22

 200

 495

 340

 295

 266

 24

 345

12-Φ22

 250

 622

 405

 355

 319

 26

 412

12-Φ26

 300

 698

 460

 410

 370

 28

 468

12-Φ26

 350

 787

 520

 470

 429

 30

 524

16-Φ26

 400

 914

580

 525

480

 32

 524

16-Φ30
