TFA46C型磅级先导式安全泄压阀主要性能规范
公称压力 | PN(Lb) | 150 | 300 | 600 | 900 | 1500 | 2500 |
壳体强度 | Ps(MPa) | 3.0 | 7.5 | 15 | 22.5 | 37.5 | 63 |
最高整定压力 | Pk(MPa) | 2 | 5.1 | 10.2 | 15.3 | 25.5 | 42.5 |
密封压力 | Pm | 90% Pk | |||||
Ph | N90% Pk | ||||||
排放压力 | Pp | ≤1.03 Pk | |||||
开启高度 | H(mm) | >1/4 do | |||||
适用温度 | ≤200°C | ||||||
适用介质 | 气、天然气等 | ||||||
TFA46C型磅级先导式安全泄压阀喉部直径代号
代号 | 直径 | 代号 | 直径 |
D | 10 | L | 50 |
E | 13 | M | 55 |
F | 16 | N | 60 |
G | 20.5 | P | 72 |
H | 26 | Q | 96 |
J | 33 | R | 115 |
K | 40 | T | 146 |

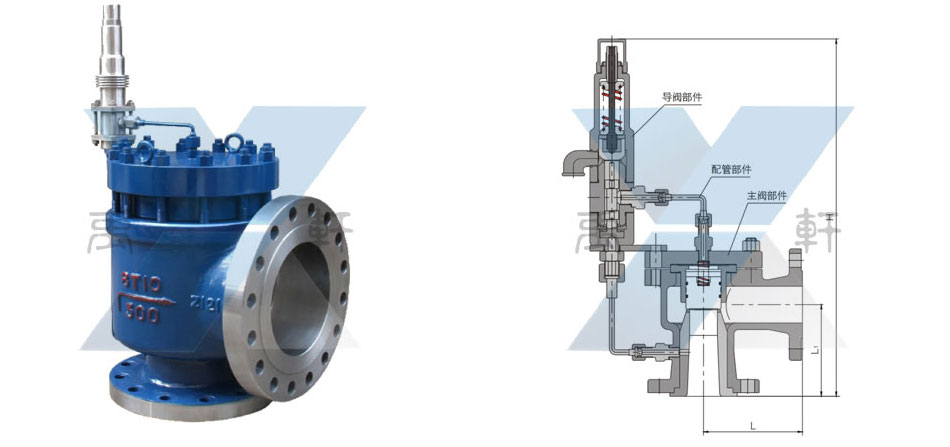

TFA46C型磅级先导式安全泄压阀结构图
TFA46C型磅级先导式安全泄压阀尺寸规格
进口 X出口
| 150Lb结构尺寸 | 300Lb结构尺寸 | 600Lb结构尺寸 | 900Lb结构尺寸 | 1500Lb结构尺寸 | 2500Lb结构尺寸 | ||||||
L | Li | L | Li | L | Li | L | Li | L | Li | L | Li | |
1 xDx2 | 114 | 105 | 114 | 111 | 114 | 111 | 121 | 125 | 121 | 125 | 121 | 125 |
11/2xDx2 | 121 | 124 | 121 | 124 | 121 | 124 | 140 | 149 | 140 | 149 | 140 | 149 |
11/2xFx2 | 121 | 124 | 121 | 124 | 121 | 124 | 140 | 149 | 140 | 149 | 140 | 149 |
11/2xGx3 | 124 | 130 | 124 | 130 | 124 | 130 | 171 | 162 | 171 | 162 | 171 | 162 |
11/2xHx3 | 124 | 130 | 124 | 130 | 124 | 130 | 171 | 162 | 171 | 162 | 171 | 162 |
2xHx3 | 124 | 136 | 124 | 136 | 124 | 136 | 171 | 167 | 171 | 167 | 171 | 178 |
2x Jx3 | 124 | 136 | 124 | 136 | 124 | 136 | 171 | 167 | 171 | 167 | 171 | 178 |
3x Jx4 | 162 | 156 | 162 | 156 | 162 | 181 | 191 | 181 | 191 | |||
3xKx4 | 162 | 156 | 162 | 156 | 162 | 162 | 181 | 191 | 181 | 191 | ||
3xLx4 | 162 | 156 | 162 | 156 | 162 | 162 | 181 | 191 | 181 | 191 | ||
4x Lx6 | 210 | 197 | 210 | 197 | 210 | 197 | 233 | 249 | 233 | 249 | ||
4xMx6 | 210 | 197 | 210 | 197 | 210 | 197 | 233 | 249 | 233 | 249 | ||
4xNx6 | 210 | 197 | 210 | 197 | 210 | 197 | 233 | 249 | 233 | 249 | ||
4xPx6 | 210 | 197 | 210 | 197 | 210 | 197 | 233 | 249 | 249 | |||
6xQx8 | 241 | 240 | 241 | 240 | 241 | 246 | ||||||
6x Rx8 | 241 | 240 | 241 | 240 | 241 | 246 | ||||||
8xTx10 | 279 | 276 | 279 | 276 | 279 | 297 | ||||||
