MFBW42Y系列保温夹套安全阀

所属类别：安全阀

产品名称：MFBW42Y系列保温夹套安全阀

产品标签：聚脂保温夹套安全阀,乙烯保温夹套安全阀,沥青保温夹套安全阀,保温安全泄压阀

咨询热线：021-59795176

更新时间：2021-10-16 14:34:37

产品概述

MFBW42Y-16/25/40/64/100C,P,R系列保温夹套安全阀用途及特点

1、用作聚脂、乙烯、沥青及尿素等装置中介质需要保温的压力安全泄压阀。

2、对进、出口法兰在内的阀体均进行保温，因而保温效果好特殊需要时可以增加蒸汽冲洗功能。

3、平衡波纹管式结构，变动背压力不影响安全阀的整定压力，且波纹管对弹簧等阀盖内的零件起到保护介质侵蚀作用。

4、内件(阀瓣、阀座)标准材料均为奥氏体不锈钢，密封面堆焊Stellite硬质合金。

5、特殊需要时内件可提供尿素级316L.Mod双相不锈钢0Cr25Ni6Mo3CuN、00Cr25Ni6Mo2N及超级双相不锈钢F51(NUS S31803). F53(UNS S32750). F55(UNS S32760)

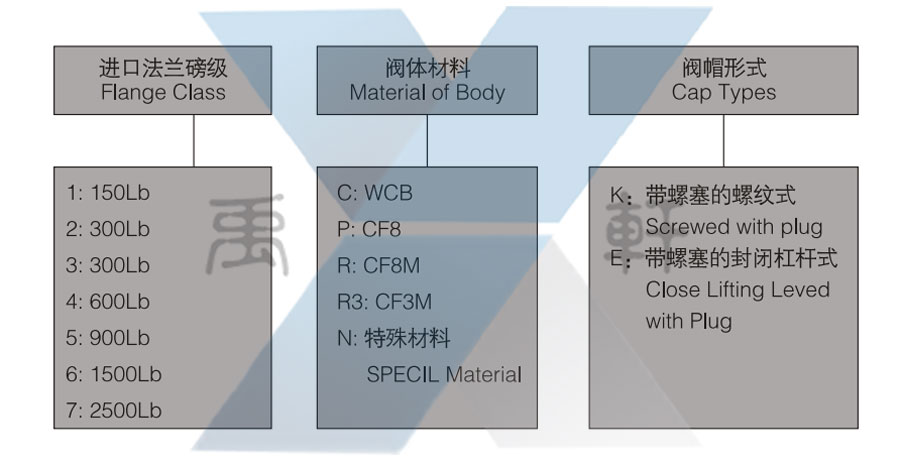

保温夹套安全阀型号编制方法

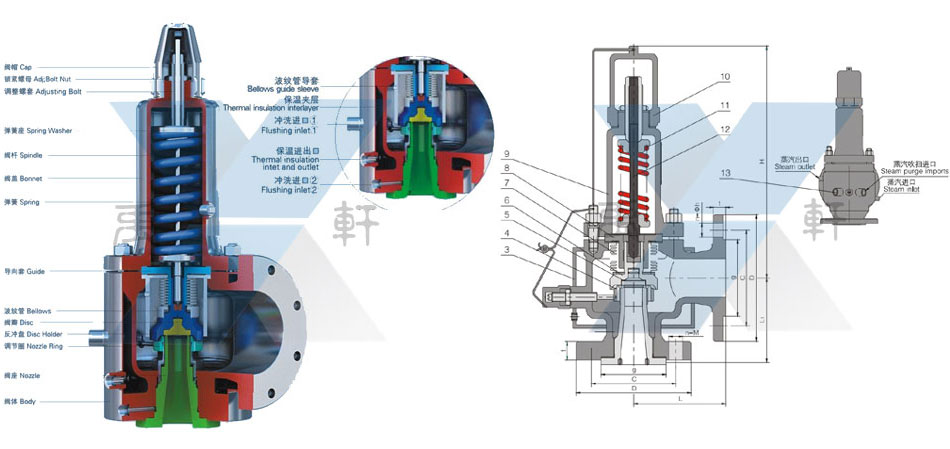

TFNY系列保温夹套安全阀(WA42型)(图1)
保温夹套安全阀材料

序号 Ref.No	零件名称 Part Name	阀体材料 Valve Materials
序号 Ref.No	零件名称 Part Name	p	R	R3
1	阀体Body	CF8	CF8M	CF3M
2	阀座Nozzle	316	316	316L
3	夹套Jacket	304	316	316
4	调节圈 Adjusting ring	CF8	CF8M	CF3M
5	阀瓣Disc	316	316	316L
6	反冲盘 Disc holder	304	316	316L
7	波纹管Bellows	316	316L	316L
8	导向套Guide	CF8	CF8M	CF3M
9	阀盖Bonnet	CF8	CF8M	CF3M
10	阀帽Cap	CF8	CF8M	CF8M
11	弹簧Spring	50CrVA+PTFE	50CrVA+PTFE	50CrVA+PTFE
12	阀杆Stem	304	316	316L
13	吹气管Huff pipe	304	316	316L

MFBW42Y-16/25/40/64/100C,P,R系列保温夹套安全阀

型号 TFNJ-03a

法兰磅级： 300Lb/150Lb(进口/出口)
MFBW42Y系列保温夹套安全阀(图2)

进口 /流道代号/ 出口 (流道面积)	最高整定压力(MPa)		法兰尺寸 (mm)						面心距(mm)
	温度(°C)		法兰尺寸 (mm)						面心距(mm)
	100°C ~232°C	232°C~427°C		OD	(PC	eg	t	n-M/ n-<Φh	L	Li
1D2	4.24	2.82	进口 Inlet	125	89	51	18	4-019	115	105
(0.710)	4.24	2.82	出口 Outlet	150	120.5	92	19	4-0)19	115	105
1E2	4.24	2.82	进口 Inlet	125	89	51	18	4-019	115	105
(1.264)	4.24	2.82	出口 Outlet	150	120.5	92	19	4-019	115	105
¹/2F2	4.24	2.82	进口 Inlet	155	114.5	73	21	4-022	121	124
(1.981)	4.24	2.82	出口 Outlet	150	120.5	92	19	4-019	121	124
1V2G3	4.24	2.82	进口 Inlet	155	114.5	73	21	4-022	121	124
(3.245)	4.24	2.82	出口 Outlet	190	152.5	127	24	4-019	121	124
2H3	4.24	2.82	进口 Inlet	165	127	92	23	8-019	124	130
(5.064)	4.24	2.82	出口 Outlet	190	152.5	127	24	4-019	124	130
3J4	4.24	2.82	进口 Inlet	210	168	127	29	8222	181	184
(8.303)	4.24	2.82	出口 Outlet	230	190.5	157	24	8-019	181	184
3K4	4.24	2.82	进口 Inlet	210	168	127	29	8-022	162	156
(11.858)	4.24	2.82	出口 Outlet	230	190.5	157	24	8-019	162	156
4L6	4.24	2.82	进口 Inlet	255	200	157	32	8-0)22	181	179
(18.406)	4.24	2.82	出口 Outlet	280	241.5	216	26	8-022	181	179
4M6	4.24	2.82	进口 Inlet	255	200	157	32	8-022	184	178
(23.226)	4.24	2.82	出口 Outlet	280	241.5	216	26	8-(P22	184	178
4N6	4.24	2.82	进口 Inlet	255	200	157	32	8-022	210	197
(28.000)	4.24	2.82	出口 Outlet	280	241.5	216	26	8-022	210	197
4P6	3.62	2.82	进口 Inlet	255	200	157	32	8-022	229	181
(41.161)	3.62	2.82	出口 Outlet	280	241.5	216	26	8-022	229	181
6Q8	2.06	2.06	进口 Inlet	320	270	216	37	12-(022	241	240
(71.290)	2.06	2.06	出口 Outlet	345	298.5	270	29	8-Q22	241	240
6R10	1.58	1. 58	进口 Inlet	320	270	216	37	12-022	267	240
(103.226)	1.58	1. 58	出口 Outlet	405	362	324	31	12-026	267	240
8T10	0.82	0 .82	进口 Inlet	380	330	270	37	12-022	279	276
(167.742)	0.82	0 .82	出口 Outlet	405	362	324	31	12-① 26	279	276
