JY41Y-40P-DN300氧气截止阀（氧气专用截止阀，不锈钢氧气截止阀，天然气截止阀）：在物理化学实验中，经常要用到氧气、氮气、氢气、氩气等气体。这些气体一般都是贮存在专用的高压气体中。使用时通过减压阀使气体压力降至实验所需范围，再经过其它控制阀门细调，使气体输入使用系统。
氧气截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
氧气截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
JY41Y-40P氧气截止阀工作原理
氧气阀作为冶金工业中输送氧气管路上的启闭装置，较其它通用阀门相比有许多特别严格的要求。因为氧气属易燃易爆危险品，所以必需防泄漏，防静电，防火花，以避免发生事故。 在结构上，设计为：阀瓣启闭时阀杆只升降而不转动，有效地降低了密封副磨损、填料磨损和上密封磨损；侧法兰上装有接地螺钉，避免产生静电火花；阀杆外露部分用有机玻璃密闭封盖，用以防尘防油
JY41Y-40P氧气截止阀JY41Y-40P氧气截止阀应用
用于城市液化气石油气贮备站,也使用于炼油厂,石油化工厂,石油化工厂的液化气系统,作为控制介质截的启闭装置
JY41Y-40P氧气截止阀主要技术参数
公称通径：DN15-400mm
公称压力：PN1.6-4.0Mpa
适用温度：≤200℃
适用介质：氧气
阀体：硅黄铜，不锈钢
阀杆：不锈钢
阀芯：铜，不锈钢
填料：聚四氟乙烯
JY41Y-40P氧气截止阀JY41Y-40P氧气截止阀选型
a:产品名称与氧气截止阀的型号
b: 氧气截止阀的操作方式 （有手动 涡轮传动 气动 电动等）
c: 氧气截止阀的密封面材质和硬度
d: 氧气截止阀的阀体材质
e: 氧气截止阀的压力
f: 氧气截止阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）

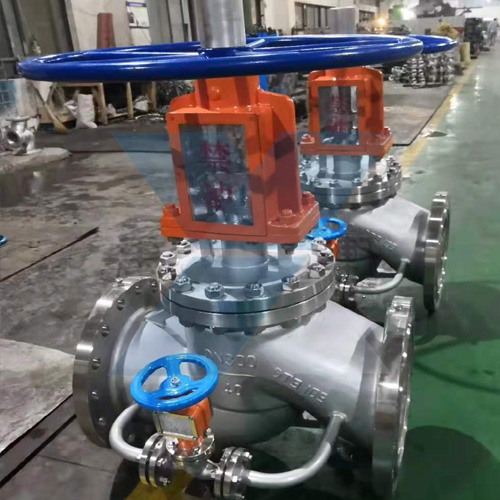

JY41Y-40P-DN300氧气截止阀 |

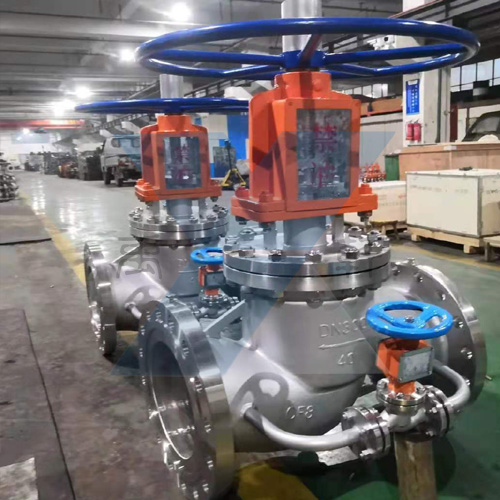

JY41Y-40P-DN300氧气截止阀 |
JY41Y-40P氧气截止阀连接尺寸；
公称压力 | 公称通径 | 尺寸 mm | 重量 | |||||||
L | D | D1 | D2 | D0 | H | Z-φd | ||||
1.6 | 15 | 130 | 95 | 65 | 45 | 120 | 14 | 230 | 4-φ14 | 2 |
20 | 150 | 110 | 75 | 55 | 140 | 14 | 230 | 4-φ14 | 3 | |
25 | 160 | 115 | 85 | 65 | 140 | 14 | 310 | 4-φ14 | 4 | |
32 | 180 | 135 | 100 | 78 | 125 | 15 | 312 | 4-φ18 | 6.1 | |
40 | 200 | 145 | 110 | 85 | 160 | 16 | 328 | 4-φ18 | 8.2 | |
50 | 230 | 160 | 125 | 100 | 180 | 16 | 450 | 4-φ18 | 11 | |
65 | 290 | 180 | 145 | 120 | 320 | 18 | 530 | 4-φ18 | 28 | |
80 | 310 | 195 | 160 | 135 | 360 | 20 | 560 | 8-φ18 | 34 | |
100 | 350 | 210 | 180 | 155 | 400 | 20 | 618 | 8-φ18 | 43 | |
125 | 400 | 245 | 210 | 185 | 450 | 22 | 675 | 8-φ18 | 70 | |
150 | 480 | 280 | 240 | 210 | 450 | 24 | 743 | 8-φ23 | 95 | |
200 | 600 | 335 | 295 | 295 | 450 | 26 | 850 | 12-φ23 | 135 | |
2.5 | 15 | 130 | 95 | 65 | 45 | 120 | 16 | 230 | 4-φ14 | 5 |
20 | 150 | 105 | 75 | 55 | 140 | 16 | 230 | 4-φ14 | 7 | |
25 | 160 | 115 | 85 | 65 | 140 | 16 | 310 | 4-φ14 | 9 | |
32 | 180 | 135 | 110 | 75 | 125 | 18 | 312 | 4-φ18 | 13 | |
40 | 200 | 145 | 120 | 85 | 160 | 18 | 328 | 4-φ18 | 17 | |
50 | 230 | 160 | 125 | 100 | 180 | 20 | 450 | 4-φ18 | 20 | |
65 | 290 | 180 | 145 | 120 | 320 | 22 | 530 | 8-φ18 | 25 | |
80 | 310 | 195 | 160 | 135 | 360 | 22 | 560 | 8-φ18 | 35 | |
100 | 350 | 230 | 190 | 160 | 400 | 24 | 618 | 8-φ23 | 50 | |
125 | 400 | 270 | 220 | 188 | 450 | 28 | 675 | 8-φ25 | 75 | |
150 | 480 | 300 | 250 | 218 | 450 | 30 | 743 | 8-φ25 | 100 | |
200 | 600 | 360 | 310 | 278 | 450 | 34 | 850 | 12-φ25 | 150 | |
4.0 | 15 | 130 | 95 | 65 | 45 | 120 | 16 | 230 | 4-φ14 | 5 |
20 | 150 | 105 | 75 | 55 | 140 | 16 | 230 | 4-φ14 | 7 | |
25 | 160 | 115 | 85 | 65 | 140 | 16 | 310 | 4-φ14 | 9 | |
32 | 180 | 135 | 100 | 78 | 125 | 18 | 312 | 4-φ18 | 13 | |
40 | 200 | 145 | 110 | 85 | 160 | 18 | 328 | 4-φ18 | 17 | |
50 | 230 | 160 | 125 | 100 | 180 | 20 | 450 | 4-φ18 | 20 | |
65 | 290 | 180 | 145 | 120 | 320 | 22 | 530 | 8-φ18 | 25 | |
80 | 310 | 195 | 160 | 135 | 360 | 22 | 560 | 8-φ18 | 35 | |
100 | 350 | 230 | 190 | 160 | 400 | 24 | 618 | 8-φ23 | 50 | |
125 | 400 | 270 | 220 | 188 | 450 | 28 | 675 | 8-φ25 | 75 | |
150 | 480 | 300 | 250 | 218 | 450 | 30 | 743 | 8-φ25 | 100 | |
200 | 600 | 375 | 320 | 282 | 450 | 38 | 850 | 12-φ30 | 150 | |
