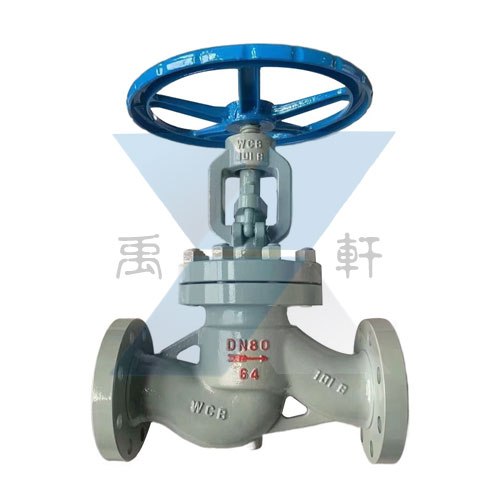

J41H-64C-DN80铸钢截止阀产品概述：
J41H-16C铸钢截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。
J41H-64C-DN80铸钢截止阀结构特点：
截止阀产品设计制造按标准GB12235，结构合理，密封可靠，性能优良，造型美观。 阀瓣、阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，抗擦伤性能好、使用寿命长。 阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。 可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要和用户要求。 倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，填料与日俱更换可在不停机情况下进行方便快捷不影响系统运行。
性能规范
公称压力PN（MPa） | 试验压力（MPa） | 适用温度（℃） | 适用 介质 | ||||
强度试验 | 密封试验 | WCB | Wr5Mo | 1Cr18Ni12Mo2Ti | 1C18Ni9Ti | ||
1.6 | 2.4 | 1.8 | ≤425 | ≤550 | ≤200 | ≤200 | 水、油品、蒸气、酸性介质 |
2.5 | 3.8 | 2.8 | |||||
4.0 | 6.0 | 4.4 | |||||
6.4 | 9.6 | 7.1 | |||||
10.0 | 15 | 11 | / | ||||
16.0 | 24 | 17.6 | |||||
零件材料与工况：
阀 体 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
阀 盖 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
支 架 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
阀 瓣 | 2Cr13 | 316 | Cr5Mo | 304 |
阀 杆 | 2Cr13 | 316 | 25Cr2MoV | 304 |
阀 座 | 25 | 316 | 304 | 304 |
密封环 | 304、增强柔性石墨 | |||
填 料 | 增强柔性石墨 | |||
阀杆螺母 | ZCuA110Fe3 | |||
