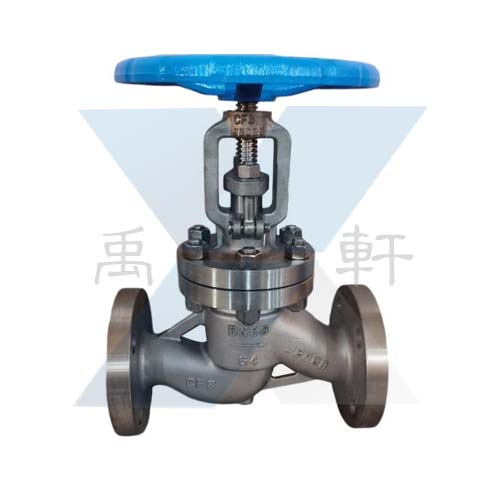

J41Y-64P型不锈钢截止阀概述
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入上方时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。本站关健词推荐：大连截止阀,沈阳手轮截止阀,锦州化工截止阀,抚顺法兰截止阀，上海截止阀，浙江截止阀，304截止阀，316截止阀。
J41Y-64P不锈钢截止阀应用规范:
设计制造标准 | 结构长度标准 | 法兰尺寸标准 | 阀门检查和试验标准 |
GB12235-89 | GB12221-89 | JB/G79-94 | GB13927 |
J41Y-64P不锈钢截止阀性能规范:
型 号 | 公称压力（Mpa） | 试验压力 | 工作温度(℃) | 适用介质 | ||
壳体试验（Mpa） | 气密性(Mpa) | 低压密封空气(Mpa) | ||||
J41W-16P(R) | 1.6 | 2.4 | 1.76 | 0.6 | ≤250 | NITRIC ACID 硝酸类 |
J41W-25P(R) | 2.5 | 3.75 | 2.8 | 0.6 | ≤250 | |
J41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤250 | |
J41W-64P(R) | 6.4 | 9.6 | 7.04 | 0.6 | ≤250 | |
零件名称 | J41W（304） | J41W（304L） | J41W（316） | J41W（316L） | WCB |
阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
阀瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
阀杆 | ZG1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 | 石墨 |
垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
压盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
填料压环 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
螺栓 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
