H76X对夹止回阀启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。上海禹轩厂家直销H76X对夹止回阀 不锈钢对夹止回阀 碳钢对夹止回阀
H76X对夹止回阀产品分类：
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
H76X对夹止回阀产品应用：
对夹蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。
H76X对夹止回阀产品特点：
1、体积小，重量轻，结构紧凑、维修方便
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
3、因速闭作用，可防止介质倒流
4、阀体结构长度尺寸小，刚性好
5、安全方便，可用于水平垂直两个方向安装
H76X对夹止回阀主要零件材料：
零件名称 | 材 料 |
阀 体 | 灰铸铁、铸钢 |
蝶 板 | 球墨铸铁、不锈钢 |
阀 杆 | 不锈钢、碳素钢 |
阀座密封圈 | 橡胶 |
H76X对夹止回阀性能规范：
型 号 | H76X-10H | H76X-16H | H76X-25H | |
公称压力 | MPa | 1.0 | 1.6 | 2.5 |
强度试验压力 | 1.5 | 2.4 | 3.75 | |
密封试验压力 | 1.1 | 1.76 | 2.75 | |
适用温度℃ | 依各种不同胶种而定（附表A） | |||
适用介质 | ||||
H76X对夹止回阀主要外形尺寸：
公称通径 | L | H | D | |
DN（mm） | 1.0MPa | 1.6MPa | ||
50 | 43 | 60 | 105 | 105 |
65 | 49 | 76 | 124 | 124 |
80 | 64 | 89 | 142 | 152 |
100 | 64 | 110 | 162 | 162 |
125 | 70 | 141 | 192 | 192 |
150 | 76 | 168 | 218 | 218 |
200 | 89 | 219 | 272 | 273 |
250 | 114 | 273 | 328 | 328 |
300 | 114 | 324 | 378 | 384 |
350 | 127 | 356 | 438 | 444 |
400 | 140 | 418 | 489 | 495 |
450 | 152 | 457 | 540 | 555 |
500 | 152 | 526 | 594 | 616 |
600 | 178 | 626 | 695 | 734 |
700 | 229 | 672 | 810 | 804 |
800 | 241 | 778 | 916 | 910 |
900 | 241 | 878 | 1016 | 1010 |
1000 | 300 | 914 | 1124 | 1128 |
H76X对夹止回阀产品实物图

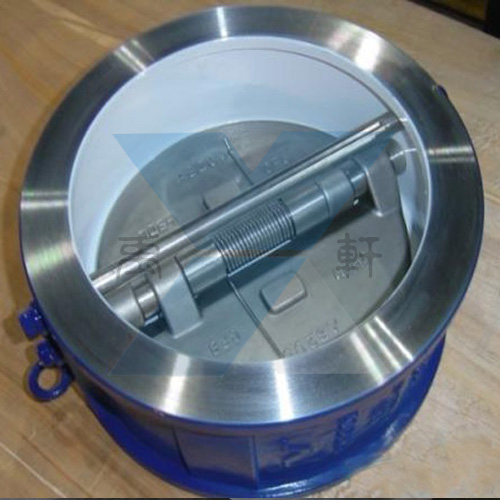

H76X-16C-DN350对夹式止回阀

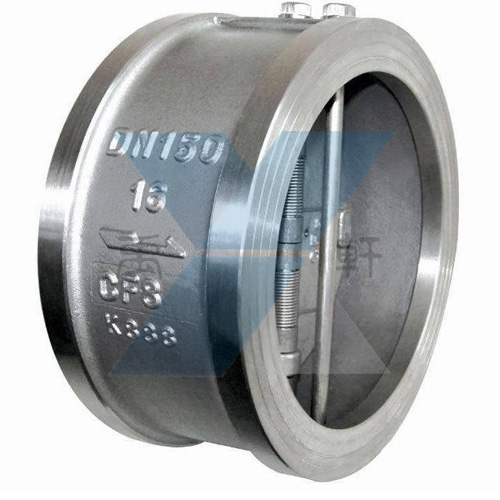

H76X-16P-DN150对夹式止回阀 |

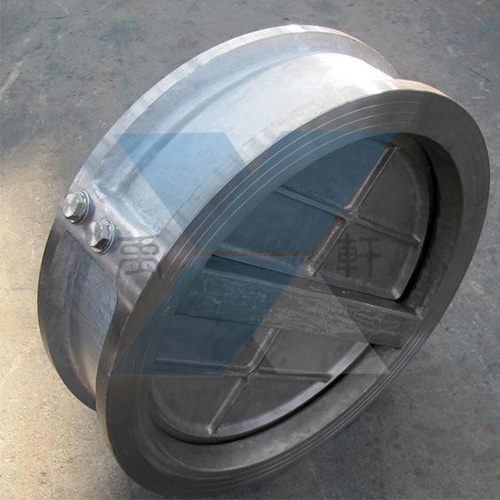

H76X-16C-DN300对夹式止回阀

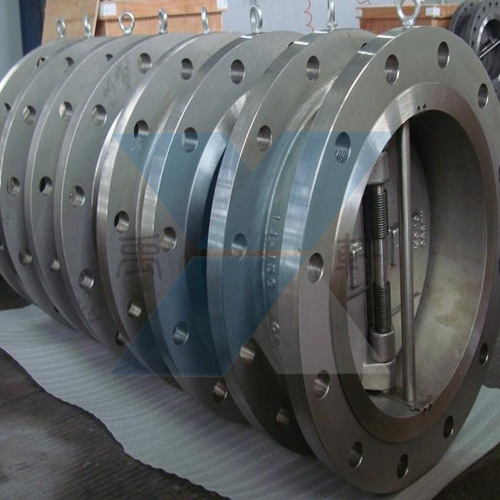

H76X-300LB-DN400对夹式止回阀 |
