800X不锈钢压差旁通阀
所属类别:水力控制阀
产品名称:800X不锈钢压差旁通阀
产品标签:CF8不锈钢压差旁通阀,316不锈钢压差旁通阀,316l不锈钢压差旁通阀
咨询热线:021-59795176
更新时间:2021-08-26 20:54:07
产品概述

800X不锈钢压差旁通阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过设计的导阀控制室,对压力变化信号进行比较,输出主阀开度信号,控制主阀开度,从而控制主阀的进出口压差在设定值上。是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可符合系统的利用率,保持压差的恒定值,并可降低系统的噪音,以及过大压差对设备造成的损坏。800X压差旁通阀相较于其他平衡阀的地方在于它没有执行机构,靠介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀。


800X不锈钢压差旁通阀工作原理:

  当主阀进出口间压差变化时,接管A与接管B间压差发生变化,此压差通过接管作用于导阀膜片两侧,改变导阀的开度。压差大时导阀开度大,控制室通过C管的下泄水量增大,主阀控制室压压力下降,主阀开度增大,主阀进出口间压差变小。反之,若主阀进出口间压差变小,则导阀开度变小,主阀控制室压力上升,推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在设定值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。



800X不锈钢压差旁通阀零部件材料:

零件名称

零件材料

阀体阀盖

WCB

阀座阀盘

铜合金

密封圈 O型圈

橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

泄压/持压导阀

铜合金

微型过滤器

不锈钢


800X不锈钢压差旁通阀性能参数:

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0-80

1.6

2.4

1.76

2.5

3.75

2.75


800X不锈钢压差旁通阀连接尺寸:

800X不锈钢压差旁通阀(图1)

DN

50

65

80

100

125

150

200

250

300

350

400

450

L

203

216

241

292

330

356

495

622

698

787

914

978

H1

160

180

200

270

310

320

370

430

480

525

580

635

H

610

625

642

750

808

864

1135

1185

1325

1385

1445

1445

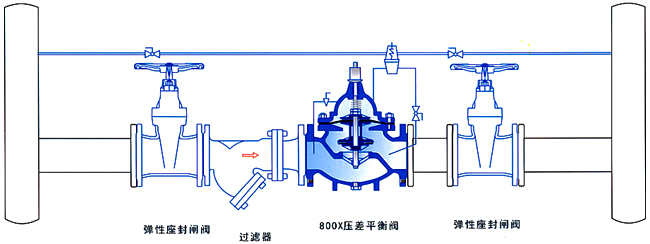

800X不锈钢压差旁通阀安装示意图:

800X不锈钢压差旁通阀(图2)
